Hướng dẫn vận hành máy phay cnc chi tiết cho người mới

Cách vận hành máy phay CNC an toàn, chuyên nghiệp

Quy trình vận hành máy phay CNC đòi hỏi người thợ phải nắm vững kiến thức về lập trình, kỹ thuật gia công và nguyên lý hoạt động của máy. Từ thiết kế mô hình CAD, chuẩn bị phôi, thiết lập thông số cắt đến kiểm tra sản phẩm sau gia công, mỗi bước đều ảnh hưởng trực tiếp đến độ chính xác, chất lượng chi tiết và an toàn thiết bị. Dưới đây là 5 bước vận hành máy phay CNC cơ bản, giúp người mới dễ dàng tiếp cận quy trình gia công và nâng cao hiệu quả sản xuất cơ khí chính xác.

Bước 1: Thiết kế mô hình CAD trên máy tính

Sử dụng phần mềm CAD (Computer-Aided Design – thiết kế có sự hỗ trợ của máy tính) để xây dựng mô hình 2D hoặc 3D của chi tiết cần gia công. Bản vẽ hoặc mô hình CAD phải thể hiện đầy đủ các yêu cầu kỹ thuật như kích thước, dung sai, hình dạng hình học và các đặc điểm cần thiết của sản phẩm.

Mô hình CAD là dữ liệu đầu vào quan trọng cho bước lập trình CAM, giúp xác định chính xác hình dạng chi tiết và hạn chế sai sót trong quá trình chuẩn bị chương trình gia công CNC.

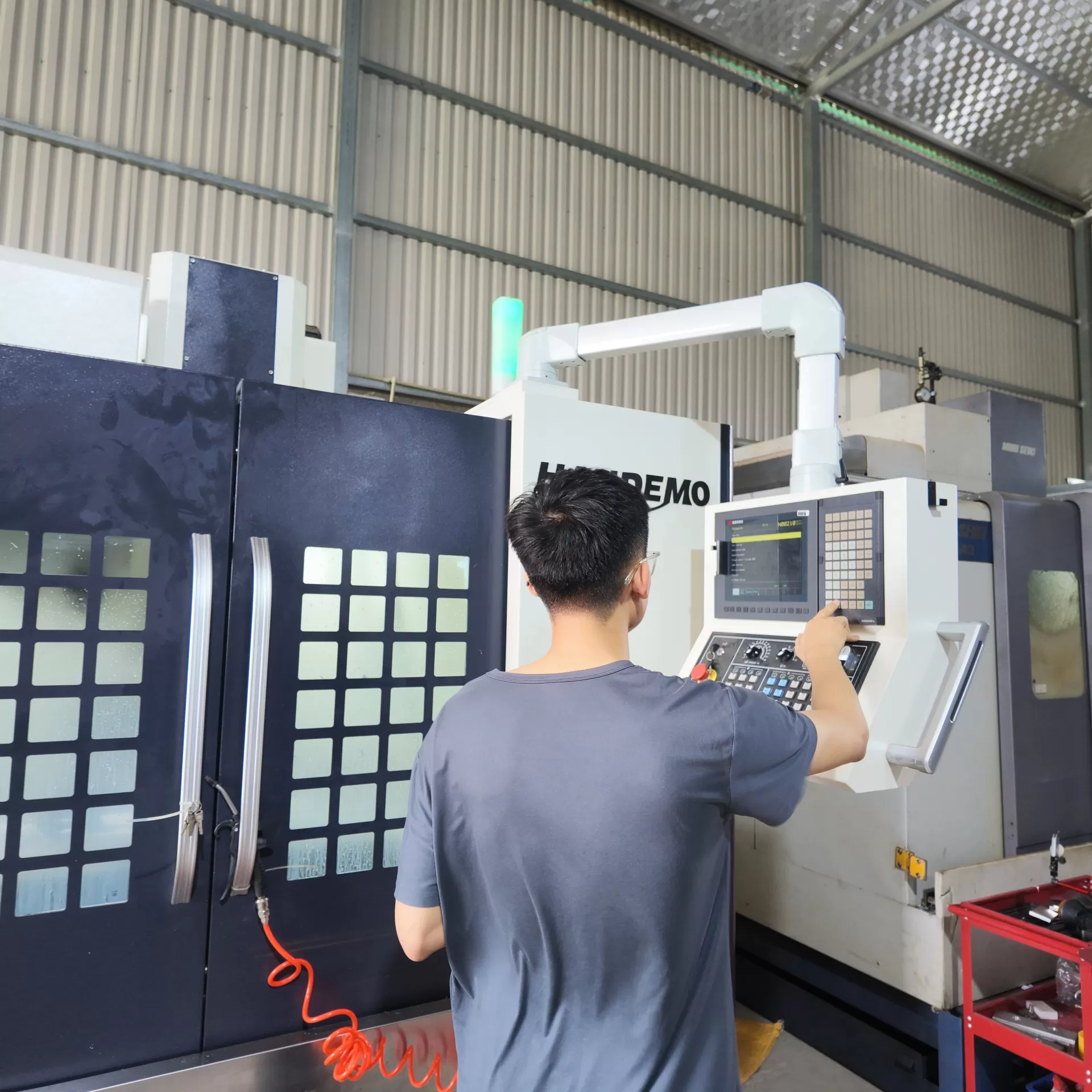

Thiết lập bản vẽ trên máy tính

Bước 2: Chuẩn bị phôi và vật liệu gia công

Lựa chọn vật liệu gia công phù hợp với yêu cầu kỹ thuật của chi tiết, chẳng hạn như thép, inox, nhôm, đồng hoặc các loại vật liệu kỹ thuật khác. Phôi cần được cắt hoặc tạo hình sơ bộ với kích thước phù hợp, có đủ lượng dư gia công và đáp ứng khả năng gá đặt trên máy phay CNC.

Trước khi gia công, người vận hành cần thực hiện các công việc sau:

Kiểm tra kích thước, tình trạng bề mặt và chất lượng phôi.
Làm sạch bề mặt tiếp xúc giữa phôi, đồ gá và bàn máy.
Lựa chọn phương pháp gá đặt phù hợp, bảo đảm phôi được định vị và kẹp chặt chắc chắn.
Kiểm tra hành trình máy, khoảng hở an toàn và khả năng tiếp cận của dụng cụ cắt đối với phôi.

Việc gá đặt không chính xác hoặc kẹp phôi không đủ chắc chắn có thể gây rung động, sai lệch kích thước, xê dịch phôi hoặc phát sinh va chạm trong quá trình gia công.

Bước 3: Lựa chọn thông số cắt và lập trình gia công CNC

Đây là bước quan trọng quyết định hiệu quả và độ chính xác của quá trình phay CNC. Người lập trình và vận hành cần phối hợp xác định các thông số kỹ thuật trước khi đưa chương trình vào máy.

Lựa chọn dụng cụ cắt

Căn cứ vào vật liệu phôi, hình dạng chi tiết, nguyên công và yêu cầu độ chính xác để lựa chọn dao phay phù hợp. Các yếu tố cần xem xét gồm vật liệu chế tạo dao, đường kính dao, số me cắt, chiều dài phần cắt và khả năng gia công của máy.

Thiết lập thông số gia công

Xác định các thông số cắt theo khuyến nghị của nhà sản xuất dụng cụ và điều kiện thực tế của máy, bao gồm:

Tốc độ trục chính (n) (vòng/phút).
Tốc độ cắt (V_c) (m/phút).
Tốc độ tiến dao (V_f) (mm/phút).
Chiều sâu cắt theo phương trục (a_p).
Chiều rộng cắt theo phương hướng kính (a_e).
Lượng chạy dao trên mỗi răng (f_z) (mm/răng).

Các thông số này cần được điều chỉnh dựa trên độ cứng vững của máy, phương pháp gá đặt, điều kiện làm mát và khả năng chịu tải của dụng cụ cắt.

Lập trình gia công bằng phần mềm CAM

Sử dụng phần mềm CAM (Computer-Aided Manufacturing – sản xuất có sự hỗ trợ của máy tính) để tạo đường chạy dao và xuất chương trình NC/G-code từ mô hình CAD. Chương trình phải được xuất bằng bộ postprocessor phù hợp với hệ điều khiển CNC, cấu hình máy và phương pháp gia công thực tế.

Cần kiểm tra tính tương thích của postprocessor, hệ tọa độ, đơn vị đo, hướng trục, lệnh thay dao và các chức năng điều khiển trước khi đưa chương trình vào máy. Việc sử dụng phần mềm không có bản quyền hoặc postprocessor không tương thích có thể làm phát sinh lỗi chương trình, sai lệch đường chạy dao hoặc nguy cơ va chạm.

Bước 4: Thiết lập máy và tiến hành gia công

Sau khi hoàn thiện chương trình CNC, người vận hành tiến hành thiết lập máy theo đúng quy trình kỹ thuật và hướng dẫn của nhà chế tạo. Các công việc cơ bản bao gồm:

Thiết lập dụng cụ cắt và hệ tọa độ

Lắp dao vào vị trí tương ứng trong ổ chứa dao hoặc đầu trục chính.
Đo và nhập giá trị bù chiều dài dao, đường kính dao hoặc các thông số bù dao cần thiết vào hệ điều khiển.
Xác định và thiết lập gốc tọa độ phôi (workpiece zero) theo bản vẽ và chương trình gia công.
Kiểm tra hệ tọa độ máy, hệ tọa độ phôi và các giá trị offset trước khi chạy chương trình.

Kiểm tra chương trình và chạy thử

Trước khi gia công chính thức, cần kiểm tra cú pháp chương trình, thứ tự nguyên công, lệnh thay dao, tốc độ trục chính, tốc độ tiến dao và giới hạn hành trình. Sử dụng chức năng mô phỏng, chạy không cắt (air cut) hoặc chạy thử theo chế độ an toàn phù hợp để xác nhận đường chạy dao không gây va chạm với phôi, đồ gá, dao và các bộ phận của máy.

Khi chạy thử, người vận hành phải quan sát diễn biến chuyển động của máy, sẵn sàng sử dụng nút dừng khẩn cấp khi phát hiện dấu hiệu bất thường. Không được bỏ qua bước kiểm tra này, bởi va chạm CNC có thể gây hư hỏng dụng cụ, đồ gá, chi tiết hoặc các bộ phận cơ khí của máy.

Tiến hành gia công

Khi chương trình, hệ tọa độ và các điều kiện an toàn đã được xác nhận, bắt đầu gia công theo trình tự nguyên công đã lập trình. Trong quá trình máy hoạt động, cần theo dõi tải trục chính, tiếng ồn, rung động, tình trạng thoát phoi, dòng dung dịch trơn nguội và chất lượng bề mặt gia công. Nếu xuất hiện bất thường, phải dừng máy và xác định nguyên nhân trước khi tiếp tục.

Bước 5: Kiểm tra và đánh giá sản phẩm sau gia công

Sau khi hoàn thành chương trình phay CNC, người vận hành cần kiểm tra chi tiết dựa trên bản vẽ kỹ thuật và tiêu chuẩn kiểm tra của doanh nghiệp. Nội dung kiểm tra có thể bao gồm:

Đo kích thước, dung sai và các đặc tính hình học quan trọng bằng dụng cụ đo phù hợp.
Kiểm tra độ chính xác vị trí, độ phẳng, độ song song hoặc các yêu cầu hình học khác nếu có.
Đánh giá chất lượng bề mặt, tình trạng ba via, vết dao và các khuyết tật phát sinh trong quá trình gia công.
Đối chiếu kết quả đo với yêu cầu kỹ thuật và tiêu chí nghiệm thu sản phẩm.

Nếu phát hiện sai lệch, cần xác định nguyên nhân từ chương trình, hệ tọa độ, bù dao, độ mòn dụng cụ, phương pháp gá đặt hoặc thông số cắt để thực hiện điều chỉnh phù hợp. Chỉ nghiệm thu và chuyển chi tiết sang công đoạn tiếp theo khi sản phẩm đáp ứng đầy đủ yêu cầu kỹ thuật.

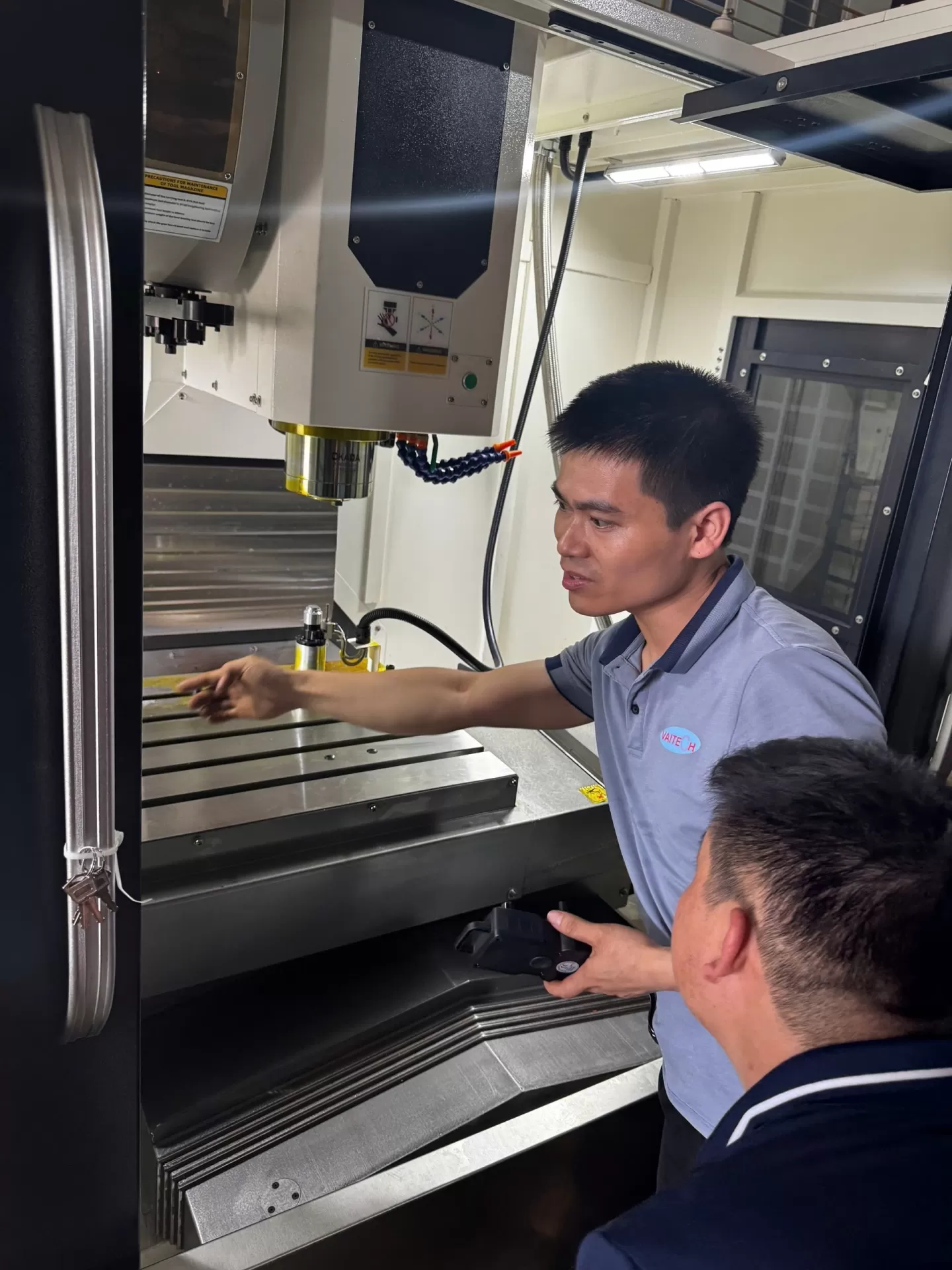

Hướng dẫn vận hành máy phay cnc cho người mới

Những lưu ý quan trọng khi vận hành máy phay CNC

Trong quá trình vận hành máy phay CNC, người vận hành cần tuân thủ đúng quy trình kỹ thuật, đặc biệt ở các công đoạn vệ sinh máy, gá đặt phôi, đo dao, thiết lập gốc tọa độ và kiểm tra chương trình gia công. Việc thực hiện chính xác các bước này giúp hạn chế sai số gia công, ngăn ngừa va chạm và bảo đảm chất lượng sản phẩm. Dưới đây là những lưu ý quan trọng cần nắm vững khi vận hành máy phay CNC.

1. Vệ sinh bề mặt chi tiết, bàn máy và dụng cụ cắt

Trước khi gá đặt phôi và tiến hành gia công, cần kiểm tra, vệ sinh bề mặt bàn máy, đồ gá, ê tô, phôi và dụng cụ cắt. Loại bỏ phoi, bụi bẩn, dầu thừa hoặc các tạp chất có thể ảnh hưởng đến độ chính xác của quá trình gá đặt.

Đặc biệt, các bề mặt chuẩn, mặt tỳ, vị trí chốt định vị và mặt tiếp xúc giữa phôi với đồ gá phải được làm sạch kỹ lưỡng. Phôi cần được gá đặt đúng yêu cầu về độ phẳng, độ thẳng và vị trí chuẩn theo bản vẽ hoặc quy trình công nghệ.

Nếu bề mặt tiếp xúc có phoi hoặc tạp chất, phôi có thể bị nghiêng, xê dịch hoặc sai lệch vị trí khi kẹp chặt. Điều này dẫn đến sai số kích thước, sai lệch hình học và ảnh hưởng trực tiếp đến độ chính xác gia công trên máy phay CNC.

2. Đo dao và thiết lập bù chiều dài dao (Tool Offset)

Đo dao và thiết lập giá trị bù dao là công đoạn quan trọng trong quá trình chuẩn bị máy phay CNC. Giá trị bù chiều dài dao, đường kính dao và các thông số hình học liên quan được sử dụng để hệ điều khiển xác định chính xác vị trí thực tế của dụng cụ cắt trong không gian gia công.

Nếu nhập sai giá trị bù dao, máy có thể gia công sai kích thước, cắt quá sâu, gây gãy dao hoặc va chạm với phôi, đồ gá và các bộ phận của máy. Vì vậy, người vận hành cần thực hiện đo dao theo đúng hướng dẫn của nhà sản xuất máy và hệ điều khiển CNC.

Quy trình đo dao thủ công trên máy phay CNC

Phương pháp đo dao thủ công có thể được thực hiện bằng đầu chạm chuẩn hoặc dụng cụ đo phù hợp. Quy trình dưới đây mang tính tham khảo, cần điều chỉnh theo cấu hình máy và hệ điều khiển thực tế.

Bước 1: Chuẩn bị đầu chạm và dao cắt

Đưa đầu chạm lên vị trí chuẩn, chẳng hạn mặt trên của bàn máy, mặt đầu ê tô hoặc mặt chuẩn của phôi.
Lắp dao cần đo vào trục chính hoặc vị trí dao tương ứng trong ổ chứa dao.
Đảm bảo trục chính không quay trong quá trình tiếp xúc đo thủ công, trừ khi sử dụng thiết bị đo dao được thiết kế cho chế độ quay.

Bước 2: Xác định vị trí đo trên trục Z

Di chuyển trục Z từ từ để đầu dao hoặc đầu chạm tiếp cận mặt chuẩn đã chọn. Khi đạt vị trí đo, ghi nhận tọa độ máy (Machine Coordinate) của trục Z theo hướng dẫn của hệ điều khiển.

Cần xác định rõ chiều cao đầu chạm, chiều dày căn chuẩn hoặc khoảng cách từ vị trí tiếp xúc đến mặt chuẩn thực tế. Không được mặc định một giá trị khoảng cách cố định nếu chưa xác định bằng phương pháp đo cụ thể.

Bước 3: Nhập giá trị bù chiều dài dao

Truy cập bảng Tool Offset hoặc Geometry Offset trên màn hình điều khiển CNC. Chọn đúng số hiệu dao và nhập giá trị bù chiều dài dao theo phương pháp đo đã sử dụng, sau đó xác nhận bằng chức năng nhập dữ liệu của hệ điều khiển.

Tên bảng, vị trí cột Geometry (H), Wear và cách nhập dữ liệu có thể khác nhau tùy từng hệ điều khiển như FANUC, Mitsubishi, Brother hoặc các hệ điều khiển khác. Người vận hành cần đối chiếu tài liệu hướng dẫn của đúng model máy trước khi thao tác.

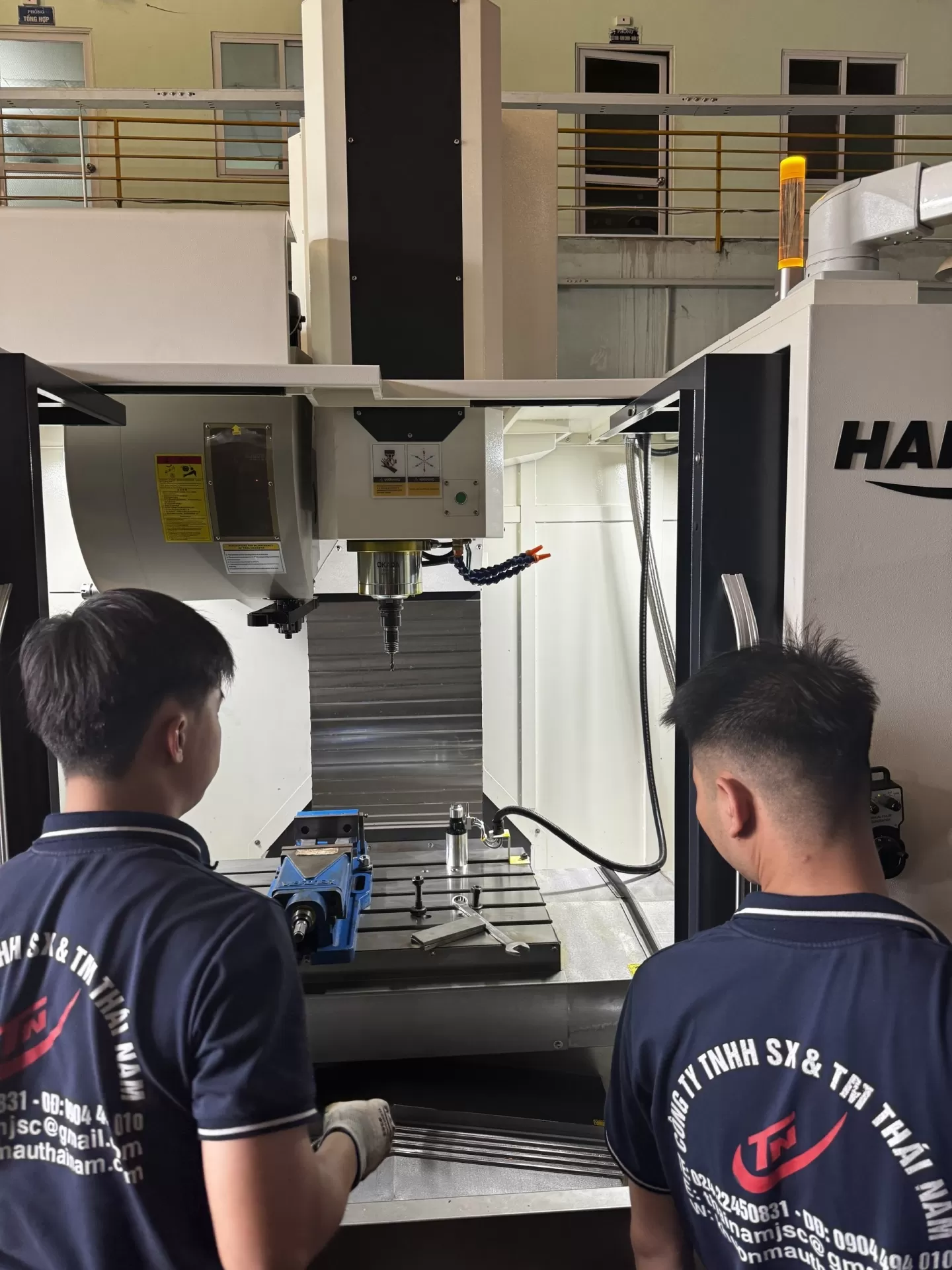

Kiểm tra giá trị bù chiều dài dao

Kiểm tra lại giá trị bù dao

Sau khi thiết lập Tool Offset, cần kiểm tra lại để hạn chế sai sót trước khi gia công:

Đưa dao ra khỏi vùng có khả năng va chạm với phôi và đồ gá.
Kiểm tra số hiệu dao, giá trị bù chiều dài và đường kính dao trong bảng offset.
Sử dụng chế độ MDI hoặc chế độ vận hành thủ công phù hợp để kiểm tra tọa độ và hệ tọa độ gia công.
Đối chiếu tọa độ máy (Machine) với tọa độ tuyệt đối (Absolute) và vị trí chuẩn thực tế.
Kiểm tra lại bằng phương pháp đo độc lập hoặc chạy thử ở chế độ an toàn nếu có nghi ngờ về giá trị bù dao.

Lưu ý: Không nên chỉ dựa vào việc đưa tọa độ X, Y, Z về 0 để kết luận toàn bộ quá trình thiết lập dao và gốc phôi đã chính xác. Cần xác minh đúng hệ tọa độ, mặt chuẩn và giá trị offset theo chương trình gia công.

Sử dụng thiết bị đo dao tự động

Đối với các máy phay CNC được trang bị thiết bị đo dao tự động, việc thiết lập chiều dài và đường kính dao có thể được thực hiện nhanh chóng, đồng nhất và giảm phụ thuộc vào thao tác thủ công.

Một số thương hiệu thiết bị đo dao thường gặp trong ngành gia công cơ khí chính xác gồm BLUM, METROL, NIKKEN và MST. Việc lựa chọn thiết bị cần căn cứ vào cấu hình máy, hệ điều khiển, độ chính xác yêu cầu và phương pháp đo.

3. Xác định gốc tọa độ phôi và thiết lập Work Offset

Xác định gốc tọa độ phôi là bước thiết lập hệ tọa độ gia công, giúp máy phay CNC xác định vị trí tương đối giữa dụng cụ cắt và chi tiết theo chương trình NC. Các hệ tọa độ thường được sử dụng gồm G54 đến G59 hoặc các hệ tọa độ mở rộng tùy theo hệ điều khiển.

Gốc phôi cần được xác định theo bản vẽ kỹ thuật, quy trình công nghệ và phương pháp gá đặt thực tế. Vị trí gốc có thể nằm tại góc phôi, tâm chi tiết, mặt đầu hoặc một điểm chuẩn được quy định trong chương trình gia công.

Thiết lập gốc phôi theo trục X và Y bằng đầu dò cạnh

Đầu dò cạnh (Edge Finder) là dụng cụ hỗ trợ xác định vị trí cạnh của phôi hoặc đồ gá trên bàn máy. Quy trình cơ bản gồm:

Gá đặt phôi chắc chắn trên bàn máy, bảo đảm bề mặt chuẩn và vị trí định vị đáp ứng yêu cầu kỹ thuật.
Lắp đầu dò cạnh vào trục chính và kiểm tra tình trạng dụng cụ trước khi sử dụng.
Đưa đầu dò đến gần cạnh chuẩn của phôi, sau đó di chuyển trục X hoặc Y với tốc độ phù hợp.
Tiếp cận cạnh phôi từ từ, quan sát trạng thái tiếp xúc của đầu dò và xác định vị trí chuẩn theo hướng dẫn của nhà sản xuất.
Tính đến bán kính đầu dò, hướng tiếp cận và chiều dương hoặc âm của trục để xác định chính xác tọa độ gốc phôi.
Truy cập bảng Work Offset, chọn hệ tọa độ G54 hoặc hệ tọa độ đang sử dụng và nhập giá trị X, Y tương ứng.
Kiểm tra lại giá trị tọa độ máy và tọa độ phôi trước khi xác nhận thiết lập.

Khi sử dụng đầu dò cạnh, cần đặc biệt lưu ý đến bán kính đầu dò và phương pháp xác định điểm tiếp xúc. Không nên mặc định rằng giá trị X, Y trong bảng Work Offset luôn bằng trực tiếp tọa độ Machine tại vị trí đầu dò tiếp xúc, bởi giá trị này còn phụ thuộc vào hướng đo, vị trí gốc phôi và quy ước của hệ điều khiển.

Thiết lập gốc phôi theo trục Z

Sau khi xác định gốc tọa độ X và Y, tiếp tục thiết lập gốc Z theo mặt chuẩn đã quy định trên bản vẽ hoặc trong chương trình CNC.

Đưa trục Z lên vị trí an toàn trước khi di chuyển bàn máy hoặc trục X, Y.
Chọn dao chuẩn hoặc dụng cụ đo phù hợp với phương pháp thiết lập gốc Z.
Đưa dao đến gần mặt chuẩn của phôi bằng chế độ vận hành thủ công với tốc độ thấp.
Sử dụng đầu chạm, thiết bị đo chiều cao hoặc phương pháp căn giấy khi được phép và phù hợp với yêu cầu độ chính xác.
Xác định vị trí tiếp xúc, nhập giá trị bù hoặc giá trị Work Offset Z theo đúng phương pháp đo và quy ước của hệ điều khiển.
Kiểm tra lại khoảng cách an toàn giữa dao, phôi và đồ gá trước khi chạy chương trình.

Phương pháp căn giấy chỉ phù hợp cho một số thao tác thiết lập chuẩn có yêu cầu độ chính xác tương đối. Đối với gia công cơ khí chính xác, nên ưu tiên sử dụng đầu dò, thiết bị đo dao hoặc dụng cụ đo chuyên dụng để giảm sai số do chiều dày giấy, cảm nhận của người thao tác và điều kiện tiếp xúc.

Kiểm tra hệ tọa độ sau khi set phôi

Sau khi thiết lập Work Offset, cần kiểm tra lại:

Đúng hệ tọa độ đang được gọi trong chương trình, chẳng hạn G54.
Giá trị X, Y, Z trong bảng Work Offset đã được nhập đúng.
Vị trí gốc phôi trên thực tế phù hợp với bản vẽ và mô hình CAM.
Khoảng cách an toàn giữa dao, phôi và đồ gá khi chạy thử.
Chương trình không sử dụng nhầm hệ tọa độ hoặc giá trị bù từ nguyên công trước.

Việc kiểm tra phải được thực hiện trước khi gia công chính thức nhằm hạn chế sai số định vị, gia công sai vị trí hoặc phát sinh va chạm.

4. Bù mòn dao trong quá trình gia công

Trong quá trình phay CNC, dụng cụ cắt có thể bị mài mòn do ma sát, nhiệt cắt và tải gia công. Sự thay đổi hình học của dao theo thời gian có thể làm ảnh hưởng đến kích thước, độ chính xác và chất lượng bề mặt chi tiết.

Để duy trì độ chính xác gia công, người vận hành cần theo dõi tình trạng dao và thực hiện bù mòn dao (Tool Wear Compensation) khi cần thiết. Giá trị bù mòn có thể được điều chỉnh theo kết quả đo thực tế của chi tiết, mức độ mòn dao và quy trình kiểm soát chất lượng.

Cần phân biệt giữa bù chiều dài dao, bù bán kính hoặc đường kính dao và bù mòn dao. Đây là các chức năng có mục đích khác nhau trong hệ điều khiển CNC.

Việc sử dụng phần mềm CAM chuyên dụng không loại bỏ hoàn toàn nhu cầu bù mòn dao. CAM chủ yếu hỗ trợ xây dựng đường chạy dao và chương trình gia công; còn việc theo dõi, đo kiểm và điều chỉnh bù mòn trong quá trình sản xuất vẫn phụ thuộc vào tình trạng thực tế của dụng cụ và hệ điều khiển máy.

5. Truyền và kiểm tra chương trình CNC

Chương trình CNC có thể được truyền từ máy tính hoặc thiết bị lưu trữ vào bộ điều khiển máy phay CNC thông qua các phương thức được hỗ trợ, chẳng hạn USB, mạng Ethernet, bộ nhớ trong hoặc giao tiếp RS-232 trên các máy được trang bị.

Chương trình thường được tạo từ phần mềm CAD/CAM và xuất ra định dạng NC hoặc G-code phù hợp với hệ điều khiển máy. Trước khi tải chương trình, cần kiểm tra:

Đúng chương trình, đúng mã chi tiết và đúng phiên bản.
Đúng hệ điều khiển và postprocessor.
Đúng đơn vị đo, hệ tọa độ, số hiệu dao và thứ tự nguyên công.
Các lệnh thay dao, tốc độ trục chính, tốc độ tiến dao và chức năng phụ trợ.
Đường chạy dao không vượt quá hành trình máy hoặc gây va chạm với đồ gá.

Sau khi truyền chương trình, nên sử dụng chức năng mô phỏng, kiểm tra đồ họa hoặc chạy thử không cắt ở chế độ an toàn trước khi gia công chính thức.

6. Bảo dưỡng máy phay CNC định kỳ

Bảo dưỡng định kỳ là yếu tố quan trọng giúp duy trì độ chính xác, độ ổn định và tuổi thọ của máy phay CNC. Doanh nghiệp cần xây dựng lịch bảo dưỡng dựa trên khuyến nghị của nhà sản xuất, tần suất vận hành và điều kiện làm việc thực tế.

Các hạng mục bảo dưỡng cơ bản bao gồm:

Vệ sinh bàn máy, khu vực gia công, máng phoi và các vị trí tích tụ phoi.
Kiểm tra và bổ sung dầu bôi trơn, dung dịch làm mát theo đúng quy định.
Kiểm tra hệ thống bôi trơn, làm mát, khí nén và thủy lực nếu có.
Kiểm tra tình trạng dao, ổ dao, đầu trục chính, đồ gá và các bộ phận chuyển động.
Theo dõi tiếng ồn, rung động, nhiệt độ và các dấu hiệu bất thường khi máy hoạt động.
Kiểm tra độ chính xác định vị, độ vuông góc, độ đảo trục chính hoặc các thông số hình học theo yêu cầu bảo trì.

Việc bảo dưỡng máy phay CNC cần được thực hiện bởi người có chuyên môn và tuân thủ hướng dẫn kỹ thuật của nhà chế tạo. Khi phát hiện lỗi liên quan đến hệ thống điện, điều khiển hoặc cơ cấu truyền động, cần dừng máy và liên hệ bộ phận kỹ thuật để kiểm tra, xử lý đúng quy trình.

Vận hành máy phay CNC không phải là điều gì quá phức tạp nếu người mới bắt đầu nắm vững quy trình từ cơ bản đến nâng cao: từ việc hiểu cấu tạo máy, chuẩn bị phôi và dao cụ, cài đặt thông số, lập trình gia công, cho đến các bước kiểm tra an toàn trước khi vận hành. Mỗi công đoạn đều đóng vai trò quan trọng, chỉ cần sai sót nhỏ trong khâu setup hay chọn sai tốc độ cắt cũng có thể ảnh hưởng đến chất lượng sản phẩm, thậm chí gây hư hỏng máy hoặc mất an toàn cho người vận hành.

Đối với người mới, lời khuyên quan trọng nhất là hãy kiên nhẫn thực hành từ những chi tiết đơn giản, luôn tuân thủ quy tắc an toàn lao động, và không ngừng học hỏi qua từng lần vận hành thực tế. Việc thành thạo máy phay CNC là cả một quá trình tích lũy kinh nghiệm, nhưng một khi đã nắm chắc các nguyên tắc cơ bản, bạn hoàn toàn có thể tự tin làm chủ máy móc và tạo ra những sản phẩm gia công chính xác, chất lượng cao.
