Tìm hiểu máy phay giường CNC: Đặc điểm, ưu điểm và ứng dụng trong cơ khí

Máy phay giường CNC được ứng dụng trong nhiều lĩnh vực công nghiệp như chế tạo máy, đóng tàu, hàng không, năng lượng, sản xuất thiết bị công nghiệp nặng và gia công các chi tiết phục vụ ngành công nghiệp hỗ trợ. Trong bài viết dưới đây, CNC Vaitech sẽ cùng bạn tìm hiểu chi tiết về máy phay giường CNC trong cơ khí.

Máy phay giường CNC là gì?

Máy phay giường CNC (tiếng Anh: Double Column CNC Milling Machine) là một dạng máy công cụ điều khiển số, được sử dụng để gia công cắt gọt các vật liệu kim loại như thép, gang, nhôm và hợp kim. Máy thực hiện các nguyên công phay, khoan, doa và gia công biên dạng theo chương trình CNC, đáp ứng yêu cầu về kích thước, hình học và độ chính xác của chi tiết.

Đặc điểm nổi bật của máy phay giường CNC là kết cấu gồm hai cột đứng, dầm ngang và bàn máy có kích thước lớn, tạo thành hệ thống khung máy có độ cứng vững cao. Kết cấu này giúp máy chịu được tải cắt lớn, hạn chế rung động và phù hợp với gia công các chi tiết có kích thước, khối lượng lớn như khuôn đúc, khuôn dập, đế máy và các chi tiết kết cấu công nghiệp.

Về nguyên lý chuyển động, máy phay giường CNC thường sử dụng hệ tọa độ ba trục X, Y, Z. Tùy thuộc vào thiết kế, bàn máy có thể thực hiện chuyển động tịnh tiến theo trục X, trong khi cụm đầu trục chính di chuyển theo phương ngang Y và phương đứng Z. Một số cấu hình khác sử dụng bàn máy cố định, còn cụm đầu trục chính đảm nhiệm chuyển động theo cả ba phương. Vì vậy, cần căn cứ vào kết cấu động học và thông số kỹ thuật của từng model để xác định chính xác chuyển động của các trục.

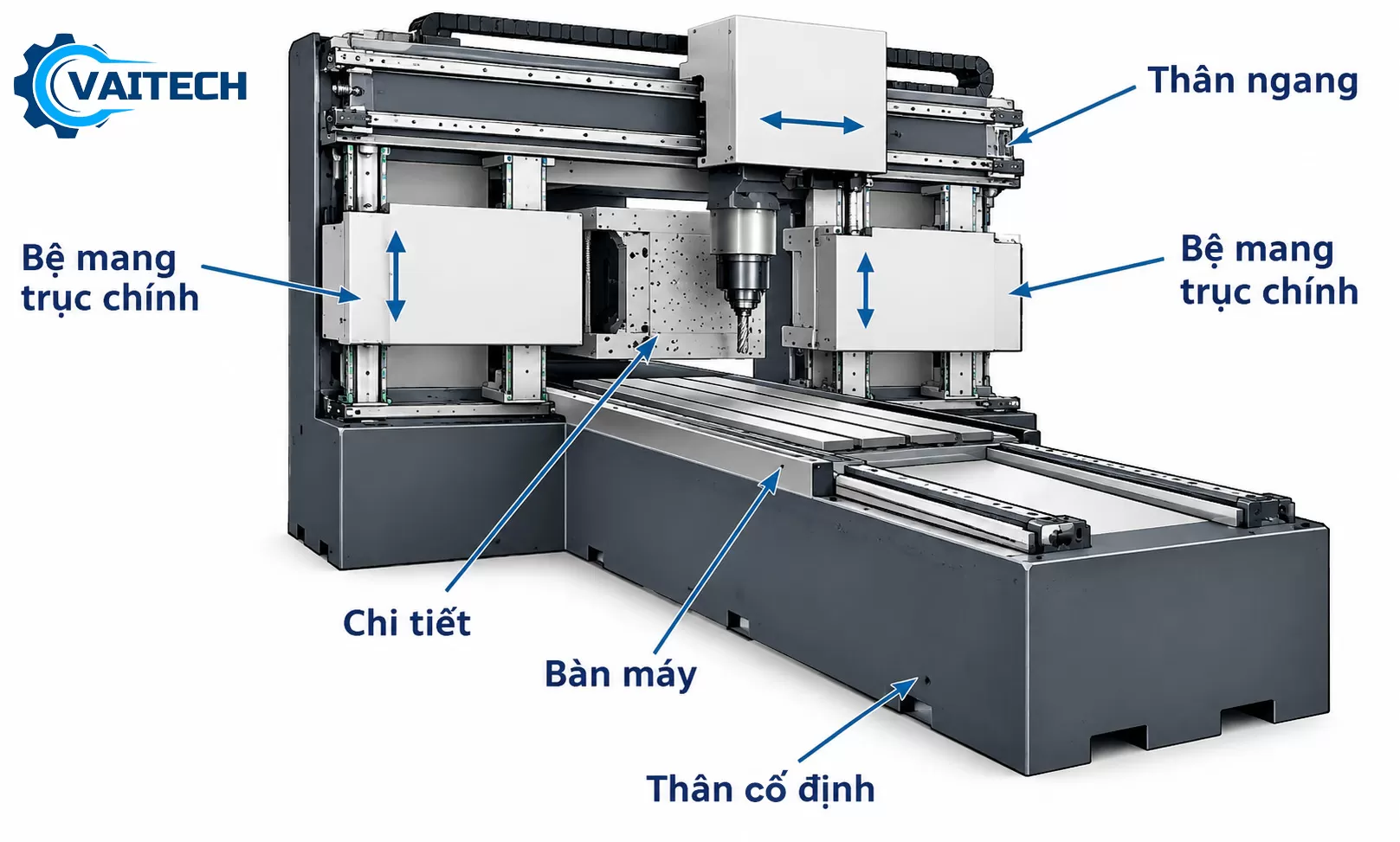

Cấu tạo chi tiết của máy phay giường CNC

Khác với các loại máy phay CNC khác, máy phay giường có cấu tạo khá đặc biệt để có thể chịu tải và gia công được những chi tiết lớn:

1. Thân đế máy

Đây là phần rất quan trọng được có kết cấu vững chắc vì chịu lực toàn thân máy và phôi gia công. Đảm bảo khi thực hiện gia công không rung lắc.

2. Bàn máy

Bàn máy phay giường CNC thường có kích thước lớn, kết cấu chắc chắn và được thiết kế để gá đặt các chi tiết có kích thước, khối lượng lớn. Tùy theo cấu hình động học, bàn máy có thể di chuyển theo phương trục X hoặc được thiết kế cố định, trong khi cụm đầu trục chính đảm nhiệm các chuyển động cần thiết. Trên bề mặt bàn máy thường có rãnh chữ T để cố định đồ gá và phôi gia công.

3. Dầm ngang và hệ thống hai cột

Dầm ngang và hai cột đứng tạo thành kết cấu khung đặc trưng của máy phay giường CNC. Cụm kết cấu này có nhiệm vụ nâng đỡ đầu trục chính, đồng thời duy trì độ ổn định và độ chính xác khi máy chịu tải cắt lớn. Thiết kế hai cột giúp tăng độ cứng vững, hạn chế rung động và phù hợp với việc gia công các chi tiết có kích thước lớn.

4. Trục chính

Trục chính là cụm đảm nhiệm việc quay và truyền chuyển động đến dụng cụ cắt. Đây là nơi gá dao phay, đồng thời quyết định nhiều yếu tố quan trọng như tốc độ cắt, khả năng bóc tách vật liệu, độ ổn định và chất lượng bề mặt gia công.

Tùy từng model, cụm đầu trục chính có thể di chuyển theo các trục Y, Z hoặc kết hợp thêm chuyển động theo trục X. Một số máy sử dụng bàn máy cố định, trong khi các chuyển động gia công được thực hiện bởi cụm đầu trục chính và ram. Cấu hình cụ thể cần được xác định theo thiết kế của từng nhà sản xuất.

5. Bộ thay dao tự động ATC

Bộ thay dao tự động, thường được gọi là ATC – Automatic Tool Changer, có nhiệm vụ thay đổi dụng cụ cắt theo chương trình gia công. Hệ thống này giúp máy chuyển đổi nhanh giữa các loại dao phay, dao khoan, dao doa hoặc các dụng cụ chuyên dụng khác mà không cần thao tác thủ công.

ATC góp phần rút ngắn thời gian dừng máy, nâng cao năng suất và cho phép thực hiện nhiều nguyên công trên cùng một chi tiết.

6. Hệ điều khiển và bảng điều khiển CNC

Hệ điều khiển CNC được xem là trung tâm xử lý và điều phối hoạt động của máy. Bộ điều khiển tiếp nhận chương trình gia công, xử lý dữ liệu tọa độ, tốc độ tiến dao, tốc độ trục chính và điều khiển chuyển động của các trục máy theo lập trình.

Bảng điều khiển là giao diện để người vận hành nhập chương trình, thiết lập thông số, theo dõi trạng thái máy và kiểm tra các cảnh báo trong quá trình gia công. Một số hệ điều khiển CNC phổ biến gồm FANUC, Mitsubishi, Siemens và các hệ điều khiển chuyên dụng khác.

7. Các hệ thống và bộ phận phụ trợ

Ngoài các cụm kết cấu chính, máy phay giường CNC còn được trang bị nhiều hệ thống phụ trợ nhằm bảo đảm quá trình vận hành ổn định, an toàn và chính xác, bao gồm:

• Hệ thống dẫn hướng và truyền động: ray dẫn hướng, vít me bi hoặc cơ cấu truyền động tuyến tính giúp các cụm máy di chuyển chính xác theo các trục tọa độ.

• Hệ thống bôi trơn: cung cấp dầu hoặc mỡ bôi trơn cho ray dẫn hướng, vít me và các cơ cấu chuyển động.

• Hệ thống làm mát và tưới nguội: sử dụng dung dịch làm mát để giảm nhiệt tại vùng cắt, hỗ trợ thoát phoi và cải thiện chất lượng bề mặt.

• Hệ thống khí nén: cung cấp khí cho các cơ cấu kẹp nhả dao, làm sạch bề mặt gia công hoặc vận hành các thiết bị phụ trợ.

• Hệ thống thủy lực: được sử dụng tùy cấu hình máy cho các chức năng như kẹp giữ, cân bằng hoặc điều khiển một số cơ cấu chuyên dụng.

• Tủ điện và hệ thống điện công suất: cung cấp, phân phối và kiểm soát nguồn điện cho động cơ, bộ điều khiển, cảm biến và các thiết bị điện của máy.

• Hệ thống thu gom và tải phoi: hỗ trợ thu hồi phoi kim loại, giữ khu vực gia công sạch sẽ và nâng cao hiệu quả vận hành.

Ưu điểm của máy phay giường CNC

Máy phay giường CNC được thiết kế chuyên dụng cho gia công các chi tiết có kích thước lớn, khối lượng nặng và yêu cầu cao về độ cứng vững. Kết cấu hai cột, dầm ngang và bàn máy lớn giúp máy duy trì độ ổn định trong quá trình cắt gọt, đặc biệt khi sử dụng dao có chiều sâu và lượng chạy dao tương đối lớn.

Gia công hiệu quả chi tiết kích thước và khối lượng lớn

Ưu điểm nổi bật của máy phay giường CNC là khả năng gá đặt và gia công các chi tiết có kích thước, trọng lượng lớn mà các dòng máy phay thông thường có thể bị giới hạn về không gian làm việc hoặc tải trọng bàn máy.

Máy có thể thực hiện các nguyên công như phay mặt, phay biên dạng, khoan, doa và gia công các bề mặt phức tạp trên nhiều loại vật liệu kim loại như thép, gang, nhôm và hợp kim. Khả năng gia công vật liệu cụ thể phụ thuộc vào công suất trục chính, kết cấu máy, dụng cụ cắt và chế độ cắt được lựa chọn.

Độ cứng vững cao, hạn chế rung động

Máy phay giường CNC sử dụng kết cấu hai cột và dầm ngang để tạo thành khung máy có độ cứng vững cao. Đây là yếu tố quan trọng khi gia công các phôi lớn, bởi tải trọng và lực cắt cao có thể gây rung động hoặc biến dạng nếu kết cấu máy không đủ ổn định.

Kết cấu máy được thiết kế phù hợp giúp phân bố tải trọng và lực cắt hiệu quả hơn, từ đó hỗ trợ duy trì độ ổn định của quá trình gia công và chất lượng bề mặt chi tiết.

Khả năng làm việc linh hoạt

Tùy từng thiết kế, máy phay giường CNC có thể sử dụng nhiều cấu hình chuyển động khác nhau giữa bàn máy và cụm đầu trục chính. Các chuyển động theo trục X, Y, Z được điều khiển chính xác thông qua hệ thống CNC, cho phép thực hiện nhiều nguyên công trên cùng một chi tiết.

Một số model còn được trang bị đầu trục chính có khả năng thay đổi dao tự động, đầu phay góc hoặc các thiết bị gia công chuyên dụng, giúp mở rộng phạm vi ứng dụng của máy.

Năng suất gia công cao

Bàn máy có kích thước lớn kết hợp với trục chính và hệ thống truyền động có độ cứng vững cao giúp máy đáp ứng tốt các nguyên công gia công chi tiết lớn. Khi kết hợp với ATC – bộ thay dao tự động, hệ thống CNC và chương trình gia công được tối ưu, máy có thể giảm thời gian thay dao và thời gian phụ, qua đó nâng cao năng suất sản xuất.

Hiệu suất thực tế phụ thuộc vào cấu hình máy, công suất trục chính, dụng cụ cắt, vật liệu phôi và chế độ gia công.

Duy trì độ chính xác trong gia công chi tiết lớn

Đối với chi tiết có kích thước lớn, độ cứng vững của thân máy, bàn máy, dầm ngang và hệ thống dẫn hướng có vai trò quan trọng trong việc kiểm soát sai số hình học và biến dạng trong quá trình gia công. Kết cấu máy được thiết kế phù hợp giúp hạn chế ảnh hưởng của rung động và tải cắt, hỗ trợ duy trì độ chính xác gia công ổn định trong phạm vi làm việc của máy.

Tự động hóa cao, giảm phụ thuộc vào thao tác thủ công

Máy phay giường CNC được điều khiển bằng chương trình số, cho phép tự động hóa các chuyển động của trục máy, tốc độ trục chính, lượng chạy dao, thay dao và nhiều chức năng phụ trợ khác.

Nhờ đó, người vận hành chủ yếu thực hiện các công việc như gá đặt phôi, thiết lập gốc tọa độ, kiểm tra dụng cụ, nhập chương trình và giám sát quá trình gia công. Mức độ tự động hóa cao giúp giảm sai sót do thao tác thủ công và tạo điều kiện duy trì tính đồng nhất giữa các sản phẩm trong sản xuất hàng loạt.

Ứng dụng của máy phay giường CNC trong sản xuất cơ khí

Máy phay giường CNC được sử dụng chủ yếu để gia công các chi tiết có kích thước lớn, khối lượng nặng hoặc yêu cầu cao về độ cứng vững và độ chính xác. Nhờ bàn máy lớn, kết cấu hai cột và khả năng điều khiển CNC, máy phù hợp với nhiều dạng chi tiết trong sản xuất cơ khí và công nghiệp chế tạo.

Các chi tiết thường gia công

Một số nhóm chi tiết thường được gia công trên máy phay giường CNC gồm:

• Cụm chi tiết và kết cấu trong ngành ô tô, xe máy.

• Trục các-đăng, trục dài, trục răng và các chi tiết dạng trục.

• Bánh răng, bánh đà, hộp số và các chi tiết truyền động.

• Tấm đế, bệ máy, thân máy và các chi tiết kết cấu lớn.

• Khung máy cắt laser, máy cắt plasma và máy ép nhựa.

• Khung máy, bệ máy, chi tiết của máy trộn bê tông và thiết bị công nghiệp.

• Các chi tiết dạng tấm, khối hoặc kết cấu có kích thước lớn.

• Một số chi tiết, khuôn và đồ gá phục vụ sản xuất công nghiệp.

Khả năng gia công thực tế phụ thuộc vào kích thước bàn máy, hành trình các trục, tải trọng cho phép, công suất trục chính và cấu hình cụ thể của từng model.

Ứng dụng trong nhiều lĩnh vực công nghiệp

Máy phay giường CNC được ứng dụng trong nhiều lĩnh vực như chế tạo máy, gia công khuôn mẫu, sản xuất ô tô, đường sắt, hàng không, năng lượng, đóng tàu và cơ khí công nghiệp.

Đặc biệt, máy phù hợp với các doanh nghiệp chuyên gia công kết cấu máy, chi tiết lớn, khuôn dập, khuôn đúc, đồ gá và các bộ phận có yêu cầu cao về độ chính xác hình học. Khả năng tự động hóa và lập trình CNC cũng giúp kiểm soát tốt quá trình gia công, nâng cao tính ổn định và khả năng lặp lại của sản phẩm.

Các hãng máy phay giường CNC chất lượng, uy tín

Máy phay giường CNC HANDEMO

HANDEMO là thương hiệu máy công cụ đến từ Trung Quốc, phát triển các dòng máy CNC phục vụ gia công cơ khí và sản xuất công nghiệp. Danh mục sản phẩm của HANDEMO gồm máy tiện CNC, máy phay CNC, trung tâm gia công đứng và các dòng máy CNC chuyên dụng, với nhiều lựa chọn về kích thước và cấu hình.

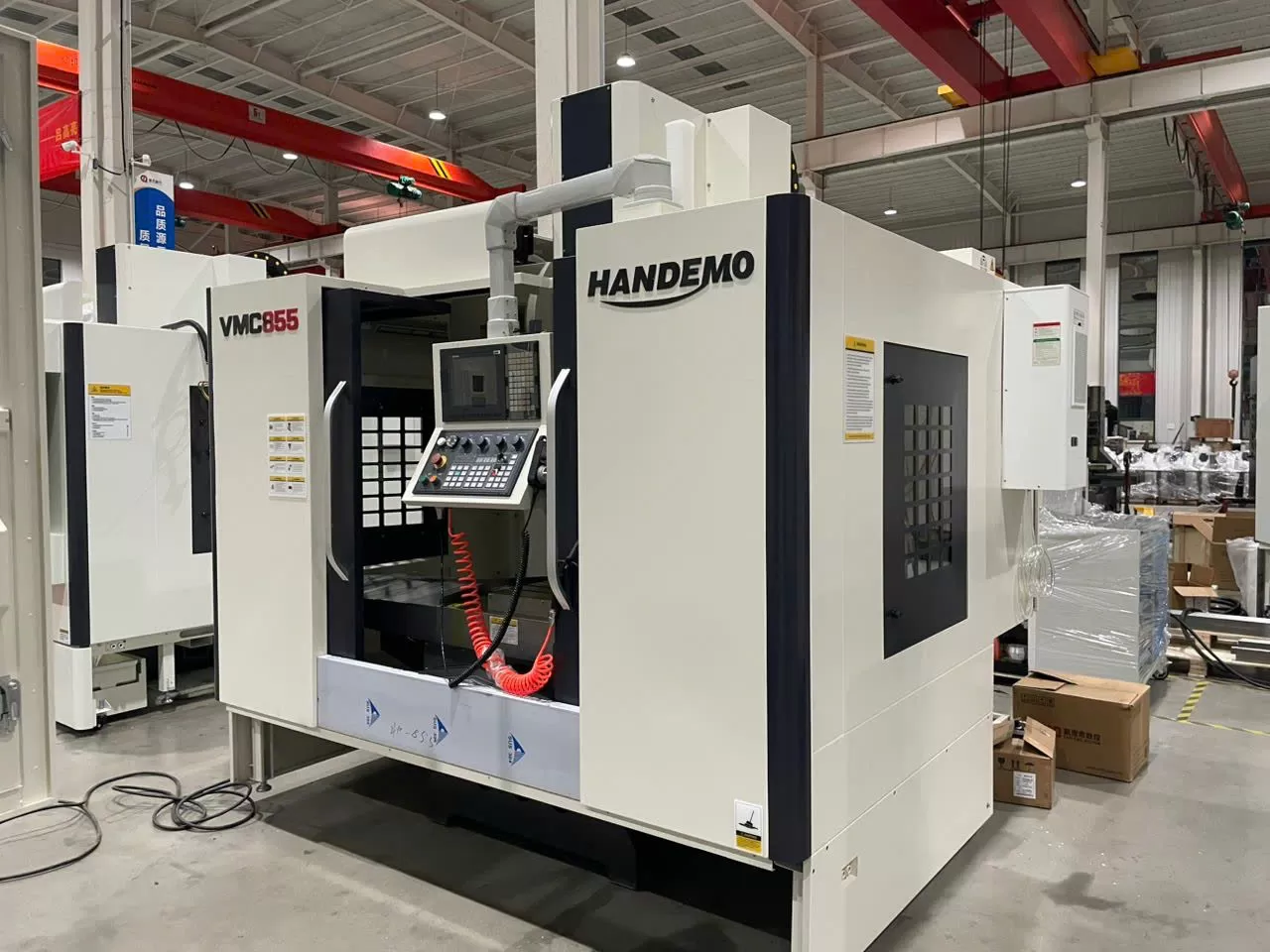

Một số dòng máy phay CNC HANDEMO

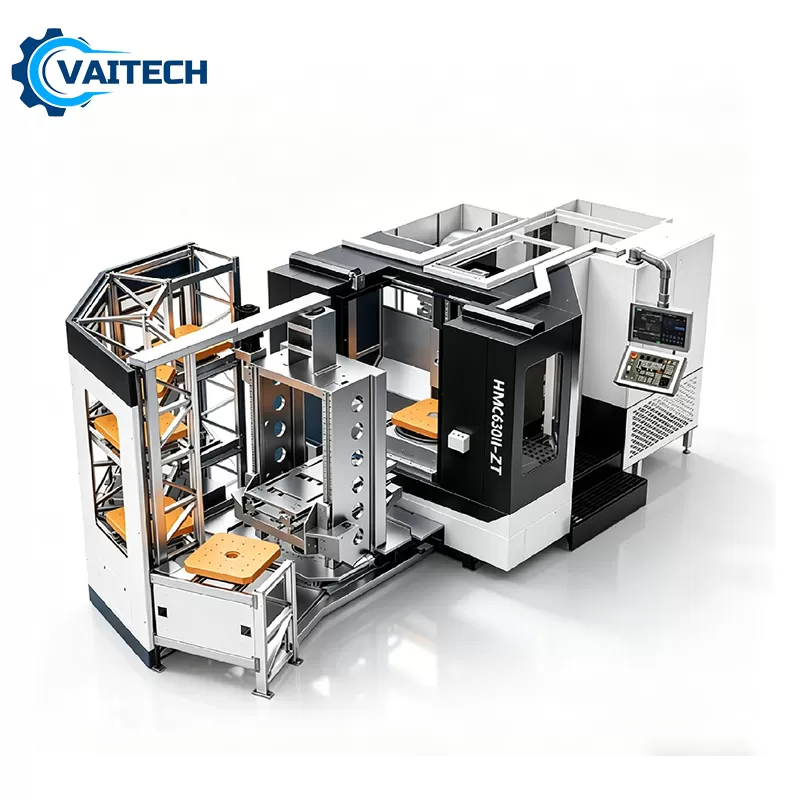

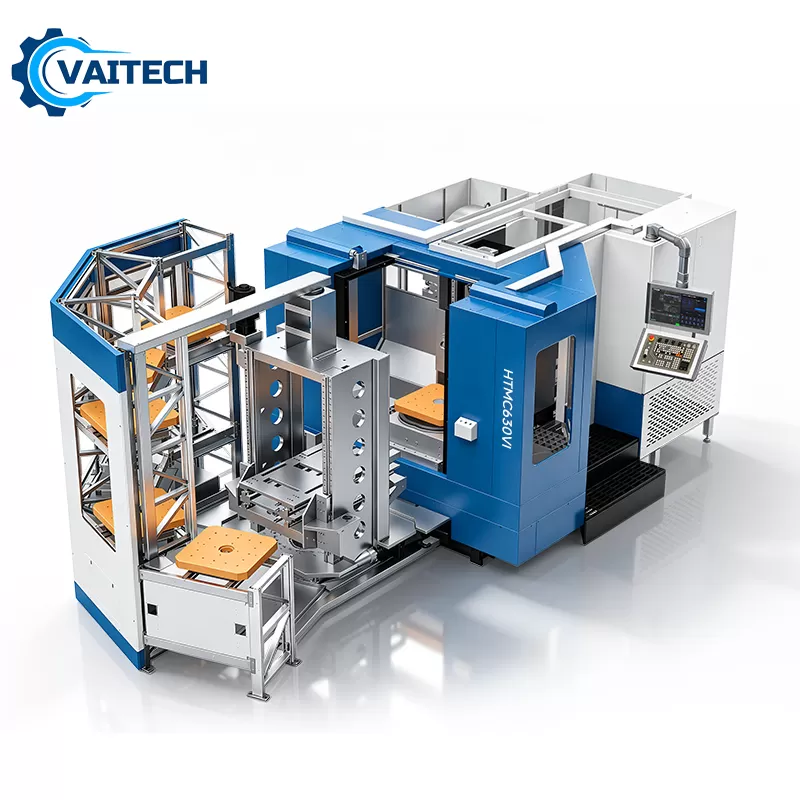

HANDEMO cung cấp các dòng máy phay CNC và trung tâm gia công CNC với nhiều cấu hình khác nhau, trong đó có các model hướng đến gia công khuôn mẫu, chi tiết máy, linh kiện cơ khí và các chi tiết có kích thước lớn.

Đối với nhóm máy có kết cấu hai cột, cấu hình cụ thể có thể được lựa chọn theo kích thước bàn máy, hành trình các trục, tải trọng phôi, công suất trục chính và yêu cầu gia công thực tế.

Đặc điểm nổi bật

• Kết cấu máy có độ cứng vững phù hợp với các nguyên công phay, khoan, doa và gia công biên dạng.

• Nhiều lựa chọn về kích thước bàn máy và hành trình trục, đáp ứng các nhu cầu gia công khác nhau.

• Trục chính có nhiều cấu hình về tốc độ và công suất, phù hợp với từng nhóm vật liệu và chế độ cắt.

• Trang bị hệ thống ATC – thay dao tự động trên các cấu hình phù hợp, giúp giảm thời gian thay dao.

• Hệ thống CNC điều khiển chuyển động các trục, tốc độ trục chính và các chức năng phụ trợ theo chương trình gia công.

• Có thể tùy chọn cấu hình máy theo yêu cầu về kích thước phôi, tải trọng bàn máy, hành trình và năng suất sản xuất.

Tại Việt Nam, CNC Vaitech là đơn vị phân phối độc quyền máy CNC HANDEMO, đồng thời cung cấp dịch vụ tư vấn lựa chọn máy, lắp đặt, chuyển giao công nghệ, đào tạo vận hành và hỗ trợ kỹ thuật sau bán hàng.

Máy phay giường CNC MAZAK

Yamazaki Mazak là nhà sản xuất máy công cụ của Nhật Bản, có lịch sử phát triển lâu đời trong lĩnh vực máy CNC. Hãng phát triển nhiều dòng máy phục vụ gia công chính xác, trong đó có các trung tâm gia công đứng, máy gia công đa nhiệm và các dòng máy có khả năng gia công nhiều mặt.

Một số dòng máy phay giường CNC tiêu biểu

Các dòng máy thuộc nhóm FJV của MAZAK được phát triển cho gia công khuôn mẫu và các chi tiết có kích thước lớn. Một số cấu hình có khả năng gia công nhiều mặt, kết hợp với hệ thống điều khiển CNC và trục chính tốc độ cao.

Đặc điểm nổi bật

• Kết cấu máy có độ cứng vững cao, phù hợp với gia công khuôn và chi tiết kích thước lớn.

• Trục chính có nhiều lựa chọn về tốc độ và công suất, đáp ứng các yêu cầu gia công khác nhau.

• Một số cấu hình hỗ trợ gia công nhiều mặt, giúp giảm số lần gá đặt phôi.

• Hệ thống điều khiển CNC và các giải pháp tự động hóa hỗ trợ nâng cao năng suất và độ ổn định gia công.

• Vùng gia công được thiết kế phù hợp với việc gá đặt và gia công các chi tiết có kích thước lớn.

Hãng DOOSAN

DN Solutions, trước đây được biết đến với thương hiệu DOOSAN Machine Tools, là nhà sản xuất máy công cụ của Hàn Quốc. Hãng phát triển nhiều dòng máy CNC phục vụ gia công khuôn mẫu, chi tiết máy, linh kiện ô tô và các ứng dụng gia công hạng nặng.

Một số dòng máy phay giường CNC tiêu biểu

Các dòng BM, DBM, DCM và một số series máy gia công hai cột được thiết kế cho nhóm ứng dụng gia công khuôn, chi tiết lớn và các chi tiết yêu cầu độ cứng vững cao.

Đặc điểm nổi bật

• Kết cấu máy hai cột giúp tăng độ cứng vững của hệ thống khi gia công.

• Trục chính có khả năng cung cấp mô-men xoắn phù hợp với các nguyên công gia công vật liệu có độ cứng cao.

• Vùng làm việc và hành trình máy được thiết kế cho các chi tiết có kích thước lớn.

• Phù hợp với gia công khuôn dập, khuôn ép nhựa, khuôn ô tô và các chi tiết kết cấu.

• Có nhiều lựa chọn về cấu hình máy, trục chính và hệ thống điều khiển tùy theo yêu cầu sản xuất.

>> Hữu ích cho bạn:

Giá máy phay CNC 3 trục bao nhiêu? Bảng giá mới nhất 2026

Máy phay cnc cũ: Bảng giá và kinh nghiệm chọn mua

Hãng HISION

HISION là thương hiệu máy công cụ thuộc Haitian Precision, một thành viên của tập đoàn Haitian. Hãng phát triển nhiều dòng máy CNC phục vụ gia công khuôn mẫu, chi tiết cơ khí chính xác và các ứng dụng gia công có yêu cầu cao về độ cứng vững.

Một số dòng máy phay giường CNC tiêu biểu

Một số series tiêu biểu gồm GLU II/GLU(e) 13/16, GLU/GLU(e) 18/23/28, GRU II 28/32/36 và GNU 28/32/35. Tùy từng series, máy có thể được cấu hình theo dạng dầm ngang cố định, dầm ngang di động, bàn máy di động hoặc cột di động.

Đặc điểm nổi bật

• Danh mục máy đa dạng, đáp ứng nhiều yêu cầu về kích thước phôi và phương pháp gia công.

• Có các cấu hình phục vụ gia công hạng nặng, gia công khuôn và chi tiết có kích thước lớn.

• Một số dòng hỗ trợ gia công đồng thời 5 trục và gia công nhiều mặt của chi tiết.

• Có các cấu hình tập trung vào tốc độ cao, độ chính xác cao hoặc khả năng cắt gọt nặng.

• Thiết kế máy chú trọng độ cứng vững của khung máy, cụm đầu trục chính và hệ thống dẫn hướng.

Lựa chọn máy phay giường CNC phù hợp

Mỗi hãng máy có thế mạnh và cấu hình sản phẩm khác nhau. Khi lựa chọn máy phay giường CNC, doanh nghiệp nên đánh giá dựa trên kích thước và trọng lượng phôi, hành trình X/Y/Z, tải trọng bàn máy, công suất và mô-men xoắn trục chính, độ chính xác yêu cầu, hệ điều khiển CNC, khả năng thay dao và điều kiện gia công thực tế.

Đối với chi tiết lớn hoặc yêu cầu gia công nặng, yếu tố quan trọng không chỉ nằm ở thương hiệu mà còn ở độ cứng vững của toàn bộ kết cấu máy, cấu hình truyền động, hệ thống dẫn hướng, trục chính và khả năng đáp ứng chế độ cắt.

Trên đây là toàn bộ chia sẻ của CNC Vaitech về máy phay giường CNC, hy vọng rằng những chia sẻ đó sẽ giúp bạn hiểu hơn về loại máy này, từ đó đưa ra lựa chọn phù hợp cho doanh nghiệp của mình. CNC Vaitech cũng đang phân phối các loại máy phay giường CNC chính hãng, chất lượng cao từ thương hiệu Handemo, để tư vấn, quý khách liên hệ:
