Tìm hiểu về phay là gì và các phương pháp gia công phay trong cơ khí

Nhắc đến các phương pháp gia công cơ khí, không thể bỏ qua gia công phay – phương pháp cắt gọt kim loại được ứng dụng rộng rãi trong ngành cơ khí chế tạo. Nhờ khả năng gia công đa dạng bề mặt, độ chính xác cao và phù hợp với nhiều loại vật liệu, gia công phay đáp ứng tốt yêu cầu sản xuất từ các chi tiết đơn giản đến những sản phẩm có biên dạng phức tạp.

Vậy phay là gì, có những phương pháp phay phổ biến nào và gia công phay được ứng dụng cụ thể ra sao trong thực tế? Hãy cùng CNC Vaitech tìm hiểu chi tiết qua bài viết dưới đây.

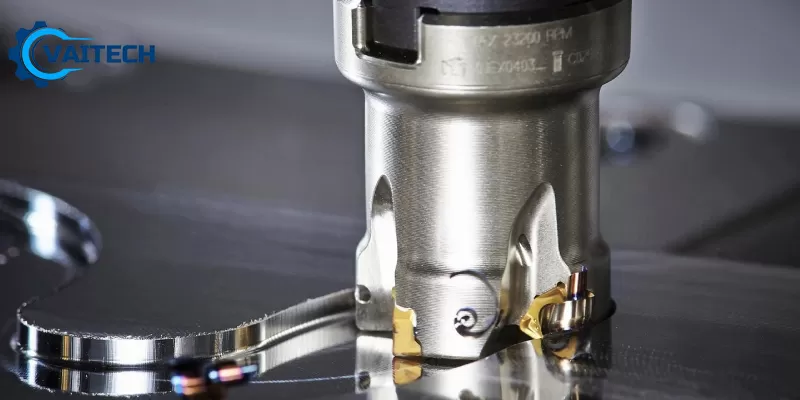

Phay là gì?

Phay là phương pháp gia công cắt gọt kim loại, trong đó dao phay thực hiện chuyển động quay quanh trục chính và đồng thời tạo ra chuyển động chạy dao tương đối so với phôi. Nhờ các lưỡi cắt bố trí trên dao phay, vật liệu thừa trên phôi được bóc tách từng lớp để tạo thành chi tiết có hình dạng, kích thước và độ chính xác theo yêu cầu bản vẽ kỹ thuật.

Khi quá trình gia công được thực hiện trên máy phay CNC dưới sự điều khiển của chương trình máy tính, phương pháp này được gọi là gia công phay CNC. Hệ thống điều khiển CNC sẽ phối hợp chuyển động giữa dao phay và phôi theo các trục tọa độ, phổ biến như 3 trục, 4 trục hoặc 5 trục, tùy thuộc vào kết cấu máy và yêu cầu gia công. Trong quá trình phay, chuyển động chạy dao có thể được thực hiện bởi bàn máy, phôi hoặc cụm trục chính mang dao. Sự phối hợp chính xác giữa chuyển động quay của dao, chuyển động chạy dao và chiều sâu cắt quyết định năng suất, chất lượng bề mặt và độ chính xác của chi tiết gia công.

Quá trình gia công phay cnc được chia làm 2 chuyển động:

Chuyển động tạo hình chính: dao phay quay tròn
Chuyện động tạo hình chạy dao: chi tiết chuyển động tịnh tiến theo 3 phương. chuyển động tịnh tiến có thể độc lập từng phương hoặc kết hợp với nhau.

Các lưỡi cắt của dao phay không tham gia liên tục, phoi ngắn hơn nên khả năng chịu tải tốt hơn. Trong quá trình gia công phay, tiết diện cắt của phôi có thể thay đổi theo từng vị trí, khiến lực cắt biến thiên và lưỡi cắt phải chịu tải trọng không ổn định. Hiện tượng này dễ phát sinh rung động, ảnh hưởng đến độ chính xác kích thước, chất lượng bề mặt và tuổi thọ của dụng cụ cắt. Vì vậy, máy phay CNC cần có kết cấu chắc chắn, độ cứng vững cao và khả năng duy trì độ ổn định trong suốt quá trình gia công.

Nhờ khả năng điều khiển tự động, phối hợp chuyển động chính xác và sử dụng đa dạng dụng cụ cắt, máy phay CNC ngày càng được ứng dụng rộng rãi trong gia công cơ khí chính xác. Việc lựa chọn đúng loại dao phay theo vật liệu phôi, dạng bề mặt và yêu cầu gia công đóng vai trò quan trọng trong việc nâng cao năng suất, giảm rung động và cải thiện chất lượng sản phẩm.

Một số loại dao phay phổ biến hiện nay gồm dao phay ngón, dao phay mặt đầu, dao phay đĩa, dao phay trụ, dao phay cầu, dao phay rãnh và dao phay định hình. Mỗi loại dao có kết cấu, số me cắt và phạm vi ứng dụng khác nhau, phù hợp với từng nguyên công phay cụ thể.

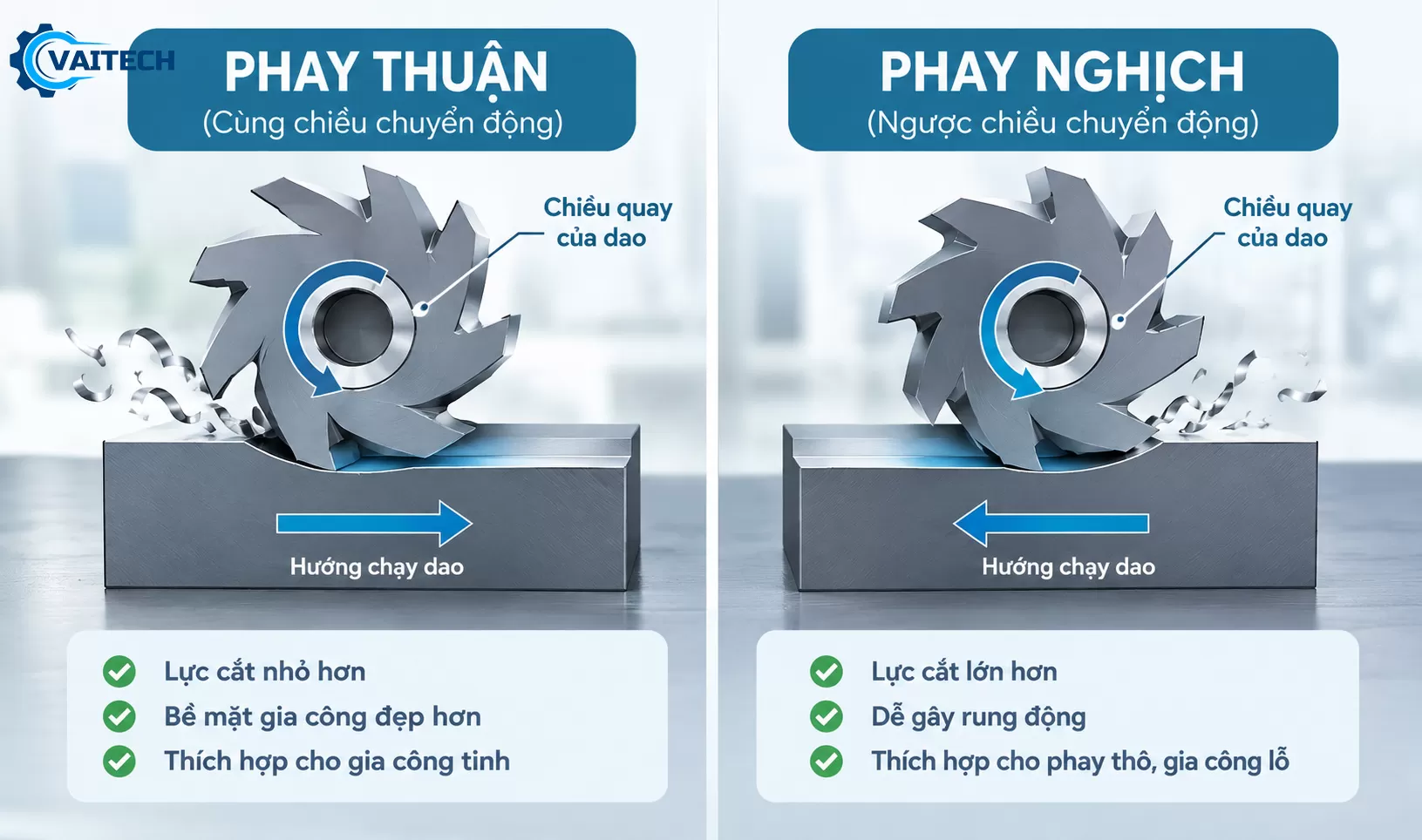

Các phương pháp gia công phay cơ khí phổ biến hiện nay

Trong gia công phay, căn cứ vào mối quan hệ giữa chiều quay của dao phay và hướng chuyển động chạy dao của phôi hoặc bàn máy, có thể chia thành hai phương pháp chính: phay thuận và phay nghịch. Mỗi phương pháp có đặc điểm về chiều dày phoi, hướng lực cắt, chất lượng bề mặt và phạm vi ứng dụng khác nhau.

1. Phương pháp phay thuận

Phay thuận là phương pháp gia công trong đó chiều quay của dao phay tại vùng tiếp xúc với phôi cùng hướng với chiều chuyển động chạy dao của bàn máy hoặc phôi. Khi đó, chiều dày phoi thường bắt đầu lớn và giảm dần về gần bằng không khi lưỡi cắt ra khỏi vùng gia công.

Phay thuận thường được sử dụng trong các nguyên công phay tinh vì có khả năng cải thiện chất lượng bề mặt, giảm hiện tượng ma sát trượt giữa lưỡi cắt và phôi. Tuy nhiên, phương pháp này yêu cầu máy phay có độ cứng vững cao, cơ cấu chạy dao ổn định và độ rơ cơ khí được kiểm soát tốt.

Ưu điểm của phay thuận

Cải thiện độ nhám bề mặt do lưỡi cắt chủ yếu thực hiện quá trình cắt gọt thay vì ma sát và cọ xát trên bề mặt gia công.
Lực cắt thường có xu hướng ép phôi xuống bàn máy, giúp tăng độ ổn định khi gá đặt đúng kỹ thuật.
Giảm hiện tượng trượt tương đối giữa dao phay và phôi, từ đó hạn chế phát nhiệt và giảm mức độ mài mòn dụng cụ trong điều kiện gia công phù hợp.
Có thể nâng cao chất lượng và hiệu quả gia công tinh khi máy, dao, đồ gá và thông số cắt được lựa chọn chính xác.
Phù hợp với máy phay CNC có hệ thống điều khiển chạy dao chính xác và khả năng kiểm soát độ rơ tốt.

Nhược điểm của phay thuận

Lưỡi cắt tiếp xúc với phôi ở chiều dày phoi lớn ngay khi bắt đầu cắt, vì vậy tải trọng va đập ban đầu có thể cao, đặc biệt khi phôi có bề mặt không đồng đều.
Không phù hợp với máy có độ rơ lớn trong cơ cấu bàn máy hoặc vít me – đai ốc, vì lực cắt có thể làm bàn máy bị kéo theo hướng chạy dao, gây mất ổn định hoặc phát sinh hiện tượng giật dao.
Khó áp dụng khi gia công phôi có lớp vỏ cứng, chẳng hạn như thép cán nóng hoặc vật liệu có lớp biến cứng bề mặt, vì lưỡi cắt phải chịu tải lớn khi bắt đầu ăn dao.
Yêu cầu phôi phải được gá đặt chắc chắn, bàn máy và cơ cấu chạy dao phải được điều chỉnh đúng kỹ thuật.

2. Phương pháp phay nghịch

Phay nghịch là phương pháp gia công trong đó chiều quay của dao phay tại vùng tiếp xúc với phôi ngược hướng với chiều chuyển động chạy dao của bàn máy hoặc phôi. Trong quá trình này, chiều dày phoi bắt đầu từ gần bằng không và tăng dần đến giá trị lớn nhất khi lưỡi cắt ra khỏi vùng gia công.

Phay nghịch thường được sử dụng trong gia công thô hoặc trong những trường hợp máy phay có độ rơ cơ khí lớn. Do lưỡi cắt bắt đầu từ chiều dày phoi nhỏ, phương pháp này có khả năng hạn chế va đập ban đầu và phù hợp hơn khi gia công các bề mặt có lớp vỏ cứng.

Ưu điểm của phay nghịch

Hạn chế tải trọng va đập ban đầu vì lưỡi cắt bắt đầu gia công với chiều dày phoi nhỏ.
Phù hợp với gia công thô và các nguyên công cần bóc tách lượng dư lớn.
Có thể sử dụng trên những máy phay có độ rơ nhất định trong cơ cấu chạy dao, nếu các điều kiện gá đặt và vận hành được kiểm soát phù hợp.
Thích hợp hơn khi gia công phôi có lớp vỏ cứng hoặc bề mặt bị biến cứng.
Giúp quá trình ăn dao diễn ra từ từ, hạn chế nguy cơ mẻ dao trong một số điều kiện gia công cụ thể.

Nhược điểm của phay nghịch

Lực cắt có xu hướng nâng hoặc kéo phôi ra khỏi bề mặt gá đặt, do đó yêu cầu lực kẹp và độ chắc chắn của đồ gá cao.
Dễ phát sinh hiện tượng trượt giữa lưỡi cắt và phôi, đặc biệt khi lượng chạy dao trên mỗi răng nhỏ.
Ma sát giữa dao và phôi lớn hơn, có thể làm tăng nhiệt cắt và thúc đẩy quá trình mài mòn dụng cụ.
Phoi có thể bị kéo hoặc cuốn trở lại vùng cắt, gây ảnh hưởng đến chất lượng bề mặt nếu việc thoát phoi không được bảo đảm.
Chất lượng bề mặt sau gia công thường không tốt bằng phay thuận trong cùng điều kiện máy, dao và thông số cắt.

3. So sánh phay thuận và phay nghịch

Tiêu chí	Phay thuận	Phay nghịch
Quan hệ chiều quay và chạy dao	Cùng hướng	Ngược hướng
Chiều dày phoi	Từ lớn đến nhỏ	Từ nhỏ đến lớn
Hiện tượng trượt	Ít hơn	Nhiều hơn
Chất lượng bề mặt	Thường tốt hơn khi máy đủ độ chính xác	Phù hợp hơn với gia công thô
Yêu cầu về độ rơ máy	Thấp	Có thể phù hợp với máy có độ rơ nhất định
Khả năng gia công lớp vỏ cứng	Kém phù hợp hơn	Phù hợp hơn
Yêu cầu gá đặt	Cần gá chắc chắn	Cần lực kẹp lớn để chống nâng phôi

Trong thực tế, việc lựa chọn phay thuận hay phay nghịch cần căn cứ vào kết cấu máy phay CNC, độ cứng vững của hệ thống, vật liệu phôi, loại dao, lượng dư gia công, yêu cầu chất lượng bề mặt và điều kiện gá đặt. Với máy phay CNC hiện đại có độ chính xác và khả năng kiểm soát độ rơ tốt, phay thuận thường được ưu tiên trong nhiều nguyên công nhằm nâng cao chất lượng bề mặt và hiệu quả gia công.

Ứng dụng của gia công phay trong thực tế

Hiện nay, cùng với sự phát triển của công nghệ gia công cơ khí chính xác, máy phay CNC ngày càng được ứng dụng rộng rãi trong các xưởng gia công cơ khí, khuôn mẫu, sản xuất linh kiện và công nghiệp hỗ trợ. So với phương pháp phay truyền thống, phay CNC có ưu thế về khả năng tự động hóa, độ chính xác, tính ổn định và khả năng gia công các chi tiết có hình dạng phức tạp.

1. Khả năng của phương pháp gia công phay CNC

Phay CNC là phương pháp gia công cắt gọt sử dụng dao phay quay để bóc tách vật liệu khỏi phôi theo chương trình gia công được lập trình sẵn. Với khả năng điều khiển chính xác chuyển động của dao và bàn máy theo nhiều trục, công nghệ phay CNC có thể gia công nhiều dạng bề mặt và chi tiết có hình học từ đơn giản đến phức tạp.

Tùy thuộc vào cấu hình máy, loại dao, phương pháp gá đặt và yêu cầu kỹ thuật của chi tiết, phay CNC có thể thực hiện nhiều nguyên công khác nhau như:

Phay mặt phẳng, mặt bậc và mặt nghiêng.
Phay mặt trụ và các bề mặt cong.
Phay rãnh, rãnh then, rãnh chữ T.
Phay hốc, pocket và các vùng lõm.
Phay ren bằng dao phay ren.
Gia công các biên dạng và bề mặt định hình.
Gia công các chi tiết có nhiều bề mặt với máy phay CNC nhiều trục hoặc trung tâm gia công.

Ngoài khả năng của bản thân máy, hiệu quả gia công còn có thể được nâng cao thông qua việc lựa chọn phương án gá đặt phù hợp, sử dụng đồ gá chuyên dụng, dao cụ phù hợp và tối ưu chương trình CNC.

2. Độ chính xác và năng suất trong gia công phay CNC

Độ chính xác kích thước, độ chính xác hình học, chất lượng bề mặt và năng suất khi phay CNC không chỉ phụ thuộc vào độ chính xác của máy mà là kết quả tổng hợp của nhiều yếu tố trong hệ thống công nghệ.

Một số yếu tố quan trọng gồm:

Vật liệu và trạng thái của phôi: Độ cứng, độ bền và tính gia công của vật liệu ảnh hưởng trực tiếp đến lựa chọn dao và chế độ cắt.
Dao phay và vật liệu dụng cụ: Loại dao, hình học lưỡi cắt, lớp phủ, độ sắc bén và tình trạng mòn dao ảnh hưởng lớn đến độ chính xác cũng như độ nhám bề mặt.
Chế độ cắt: Tốc độ trục chính, lượng chạy dao, chiều sâu cắt và chiều rộng cắt cần được lựa chọn phù hợp với vật liệu phôi, dao và độ cứng vững của máy.
Độ cứng vững của hệ thống công nghệ: Bao gồm máy, đồ gá, dụng cụ cắt và phôi. Hệ thống càng ổn định thì khả năng hạn chế rung động và duy trì độ chính xác trong quá trình cắt càng tốt.
Phương pháp gá đặt: Gá đặt phải đảm bảo phôi được định vị và kẹp chặt ổn định, hạn chế biến dạng cũng như dịch chuyển trong quá trình gia công.
Tình trạng máy và độ chính xác của hệ thống: Độ rơ cơ khí, độ chính xác dẫn hướng, trục chính và hệ thống đo lường đều có ảnh hưởng đến kết quả gia công.
Kinh nghiệm của kỹ thuật viên: Khả năng lựa chọn dao, thiết lập chế độ cắt, xây dựng quy trình công nghệ và tối ưu chương trình CNC có vai trò quan trọng đối với năng suất và chất lượng sản phẩm.

Vì vậy, để đạt được độ chính xác và năng suất cao, không nên chỉ tập trung vào máy CNC mà cần tối ưu đồng bộ toàn bộ hệ thống công nghệ từ phôi, dao cụ, đồ gá, chế độ cắt đến chương trình gia công.

3. Vật liệu phù hợp với gia công phay CNC

Một trong những ưu điểm của công nghệ phay CNC là khả năng gia công trên nhiều nhóm vật liệu khác nhau. Trong thực tế sản xuất cơ khí, các vật liệu thường được gia công bằng máy phay CNC gồm thép carbon, thép hợp kim, inox, gang, nhôm, đồng, đồng thau và titan.

Ngoài kim loại, máy phay CNC còn có thể gia công nhiều vật liệu phi kim như nhựa kỹ thuật ABS, POM, Nylon, acrylic, gỗ, foam và một số vật liệu composite. Tuy nhiên, với mỗi loại vật liệu, cần lựa chọn dao cụ, tốc độ cắt, lượng chạy dao, phương pháp làm mát và cách gá đặt phù hợp.

Một số vật liệu có tính đàn hồi cao, giòn hoặc có đặc tính nhiệt đặc biệt như cao su, silicone, một số loại gốm và vật liệu composite khó gia công có thể không phù hợp với phương pháp phay thông thường. Trong những trường hợp này, khả năng gia công còn phụ thuộc vào thành phần vật liệu, độ cứng, hình dạng chi tiết, yêu cầu dung sai và cấu hình máy.

Do đó, không nên đánh giá một vật liệu đơn thuần là “gia công được” hay “không gia công được”. Với các vật liệu khó cắt, cần xác định cụ thể phương pháp gia công, dụng cụ cắt, chế độ cắt và yêu cầu kỹ thuật để lựa chọn giải pháp phù hợp.

Kết luận

Phay là một trong những phương pháp gia công cắt gọt quan trọng, có khả năng tạo ra nhiều dạng bề mặt và biên dạng với độ chính xác cao. Tùy theo hướng chuyển động tương đối giữa dao và phôi, đặc điểm bề mặt cần gia công và yêu cầu kỹ thuật của chi tiết, người vận hành có thể lựa chọn phay thuận, phay nghịch hoặc các phương pháp phay chuyên dụng phù hợp.

Trong sản xuất hiện đại, gia công phay CNC ngày càng được ứng dụng rộng rãi nhờ khả năng tự động hóa, duy trì độ chính xác ổn định và gia công hiệu quả các chi tiết có hình dạng phức tạp. Việc lựa chọn đúng phương pháp phay, dao cụ, chế độ cắt và phương án gá đặt sẽ quyết định trực tiếp đến năng suất cũng như chất lượng sản phẩm.
