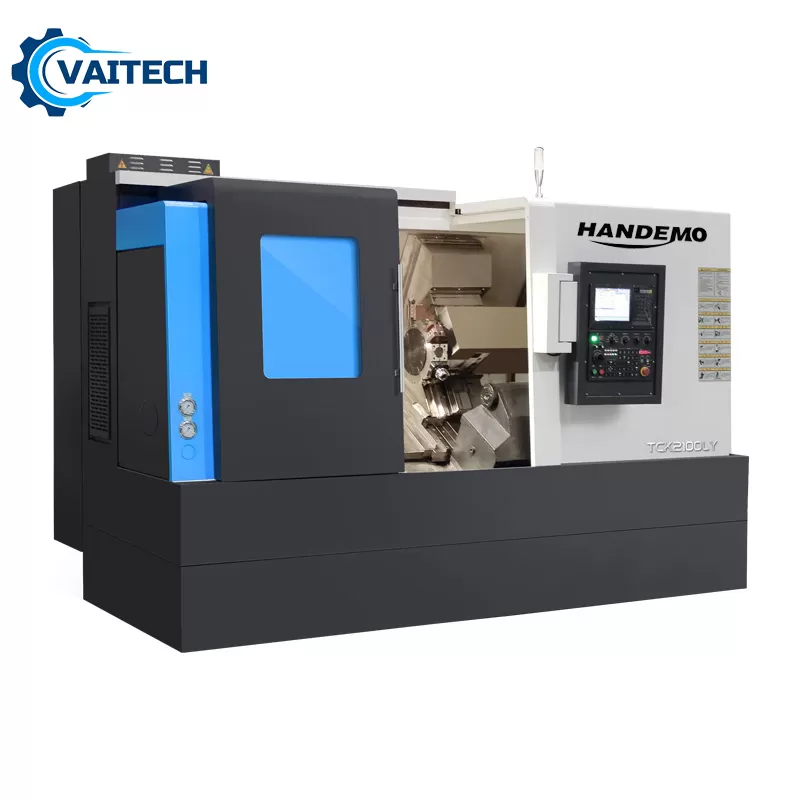

Máy phay tiện CNC TCK2100LY

Máy phay tiện CNC TCK2100LY là dòng máy gia công CNC đa nhiệm của Handemo, được thiết kế để kết hợp gia công tiện và phay với trục Y, đáp ứng nhu cầu gia công các chi tiết cơ khí có nhiều bề mặt và yêu cầu thực hiện nhiều nguyên công trên cùng một thiết bị.

TCK2100LY có đường kính tiện tối đa trên bàn máy 650 mm, đường kính cắt tối đa 350 mm và chiều dài cắt tối đa 500 mm. Máy được trang bị trục chính sử dụng chuẩn A2-6, đường kính lỗ trục chính 65 mm, tháp dao điện 12 trạm và hệ thống trục Y với hành trình ±50 mm.

Điểm nổi bật của máy phay tiện CNC 2100LY là khả năng kết hợp tiện và phay trong cùng một hệ thống. Cấu hình này giúp doanh nghiệp giảm số lần gá đặt và hạn chế việc phải chuyển chi tiết giữa nhiều thiết bị khi sản phẩm yêu cầu cả nguyên công tiện và phay.

Tổng quan về máy phay tiện CNC 2100LY

TCK2100LY được phát triển theo hướng máy tiện phay CNC tích hợp trục Y, cho phép mở rộng phạm vi gia công so với máy tiện CNC 2 trục thông thường.

Trục Y có hành trình ±50 mm, kết hợp với tháp dao điện 12 trạm giúp máy có khả năng sử dụng nhiều loại dụng cụ cắt và thực hiện các nguyên công khác nhau theo chương trình CNC.

Theo thông tin từ CNC VAITECH, tháp dao được lắp đặt trực tiếp trên bàn máy, giúp hạ thấp trọng tâm cắt và tăng độ cứng vững của hệ thống. Cấu hình này cho phép máy thực hiện các nguyên công cắt với chiều dày một mặt khoảng 7–10 mm, tùy thuộc vào vật liệu, dao cụ và chế độ cắt thực tế.

Khả năng gia công tiện và phay

Điểm khác biệt chính của TCK2100LY so với máy tiện CNC thông thường là khả năng kết hợp hai nhóm nguyên công tiện và phay trên cùng một thiết bị.

Đối với các chi tiết có cả bề mặt tròn xoay và các đặc điểm cần phay, cấu hình máy giúp giảm nhu cầu chuyển phôi sang máy phay riêng. Điều này có thể góp phần rút ngắn thời gian phụ và giảm sai số phát sinh trong quá trình tháo lắp, định vị lại chi tiết.

Tùy thuộc vào cấu hình dao cụ và chương trình gia công, máy có thể đáp ứng các nguyên công như:

• Tiện trụ ngoài và tiện trụ trong.

• Tiện mặt đầu.

• Tiện rãnh.

• Tiện ren.

• Tiện các biên dạng.

• Khoan lỗ.

• Phay mặt.

• Phay rãnh.

• Gia công các đặc điểm lệch tâm.

• Kết hợp tiện và phay trên cùng một chi tiết.

Khả năng gia công thực tế phụ thuộc vào vật liệu phôi, kích thước chi tiết, loại dao, chế độ cắt và cấu hình máy được lựa chọn.

Trục Y ±50 mm mở rộng khả năng gia công

Trục Y là một trong những yếu tố quan trọng giúp TCK2100LY có khả năng gia công linh hoạt hơn so với máy tiện CNC 2 trục.

Máy có hành trình trục Y ±50 mm, cho phép dụng cụ cắt dịch chuyển theo phương Y để tiếp cận các vị trí khác nhau trên chi tiết. Khi kết hợp với dao phay, dao khoan và các dụng cụ phù hợp, máy có thể thực hiện thêm nhiều nguyên công ngoài tiện truyền thống.

Đối với các chi tiết có rãnh, mặt phẳng, lỗ lệch tâm hoặc những đặc điểm cần gia công theo phương khác với hướng tiện thông thường, trục Y giúp mở rộng phạm vi ứng dụng của máy.

Tháp dao điện 12 trạm

TCK2100LY được trang bị tháp dao điện 12 trạm, cho phép bố trí nhiều loại dao trên cùng một máy.

Việc sử dụng tháp dao nhiều vị trí giúp máy có thể thực hiện liên tiếp nhiều nguyên công theo chương trình CNC mà không cần thay dao thủ công sau từng công đoạn.

Tùy vào sản phẩm cần gia công, người vận hành có thể bố trí dao tiện ngoài, dao tiện trong, dao tiện rãnh, dao tiện ren, dao khoan, dao phay và các dụng cụ phù hợp khác.

Đây là cấu hình đặc biệt hữu ích khi gia công những chi tiết có quy trình gồm nhiều bước và cần chuyển đổi giữa các loại dụng cụ cắt.

Thiết kế tháp dao trực tiếp trên bàn máy

Một điểm đáng chú ý của máy phay tiện CNC 2100LY Handemo là tháp dao được lắp đặt trực tiếp trên bàn máy.

Thiết kế này giúp hạ thấp trọng tâm cắt và tăng độ cứng vững của hệ thống, tạo điều kiện thuận lợi cho quá trình gia công với chế độ cắt phù hợp.

Theo thông tin công bố trên trang sản phẩm, máy có khả năng thực hiện cắt một mặt với chiều dày khoảng 7–10 mm. Tuy nhiên, thông số cắt thực tế còn phụ thuộc vào vật liệu, loại dao, đường kính dao, tốc độ trục chính, lượng chạy dao và chiều sâu cắt.

Trục chính A2-6 và công suất 30/11 kW

TCK2100LY sử dụng chuẩn đầu trục chính A2-6, với đường kính lỗ trục chính 65 mm.

Theo thông số công bố, hệ thống trục chính có phạm vi tốc độ 4.500/5.000 vòng/phút và công suất động cơ 30/11 kW. Cấu hình này cho phép máy đáp ứng nhiều điều kiện gia công khác nhau, từ gia công tiện các chi tiết dạng tròn xoay đến các nguyên công phay phù hợp với cấu hình dao cụ.

Khi lựa chọn chế độ cắt, doanh nghiệp cần căn cứ vào vật liệu phôi, đường kính gia công, loại dao và yêu cầu bề mặt để thiết lập tốc độ trục chính và lượng chạy dao phù hợp.

Hành trình X, Z đáp ứng phạm vi gia công linh hoạt

Máy có hành trình:

• Trục X: 280 mm

• Trục Z: 550 mm

• Trục Y: ±50 mm

Ba phương chuyển động này tạo nên phạm vi làm việc cần thiết để thực hiện các nguyên công tiện và phay theo chương trình CNC.

Trong đó, trục X đảm nhiệm chuyển động dao theo phương kính, trục Z phục vụ chuyển động dọc theo trục chi tiết và trục Y mở rộng khả năng tiếp cận theo phương vuông góc với chuyển động tiện truyền thống.

Kết cấu máy chắc chắn

TCK2100LY có kích thước tổng thể 3.293 × 1.951 × 2.329 mm và trọng lượng khoảng 4.000 kg. Khối lượng máy tương đối lớn cùng kết cấu tháp dao đặt trực tiếp trên bàn máy tạo nền tảng cho độ ổn định và độ cứng vững trong quá trình gia công.

Đây là yếu tố quan trọng đối với các ứng dụng gia công CNC, bởi độ cứng vững của máy có ảnh hưởng trực tiếp đến khả năng kiểm soát rung động, độ ổn định kích thước và chất lượng bề mặt của chi tiết.

Ưu điểm của máy phay tiện CNC 2100LY

Gia công tiện và phay trên cùng một máy

TCK2100LY cho phép kết hợp nhiều nguyên công trên cùng một thiết bị, phù hợp với các chi tiết có cả đặc điểm tiện và phay.

Trục Y tăng tính linh hoạt

Hành trình Y ±50 mm giúp mở rộng phạm vi chuyển động của dao, hỗ trợ thực hiện các nguyên công phay, khoan và gia công đặc điểm lệch tâm phù hợp.

Giảm số lần gá đặt

Việc thực hiện nhiều nguyên công trên cùng một thiết bị giúp hạn chế việc tháo lắp và định vị lại phôi giữa các máy, qua đó có thể giảm thời gian phụ và sai số gá đặt.

Tháp dao 12 trạm

Hệ thống tháp dao điện 12 trạm giúp máy có thể sử dụng nhiều loại dao và thực hiện nhiều công đoạn liên tiếp theo chương trình CNC.

Độ cứng vững cao

Tháp dao được lắp trực tiếp trên bàn máy, giúp hạ thấp trọng tâm cắt và tăng độ cứng vững của hệ thống trong quá trình gia công.

Ứng dụng của máy phay tiện CNC 2100LY

Với cấu hình tiện – phay tích hợp trục Y, TCK2100LY phù hợp với nhiều ứng dụng trong lĩnh vực cơ khí chế tạo và gia công chính xác.

Một số ứng dụng tiêu biểu gồm:

• Gia công chi tiết dạng trục.

• Gia công bạc và chi tiết tròn xoay.

• Gia công mặt bích.

• Gia công linh kiện máy móc.

• Gia công các chi tiết có rãnh hoặc mặt phẳng.

• Gia công chi tiết có đặc điểm lệch tâm.

• Gia công các sản phẩm yêu cầu kết hợp tiện và phay.

• Sản xuất linh kiện công nghiệp theo lô.

• Gia công cơ khí chính xác.

Việc lựa chọn máy cần căn cứ vào kích thước phôi, vật liệu, dung sai, yêu cầu bề mặt, sản lượng và quy trình gia công thực tế.
