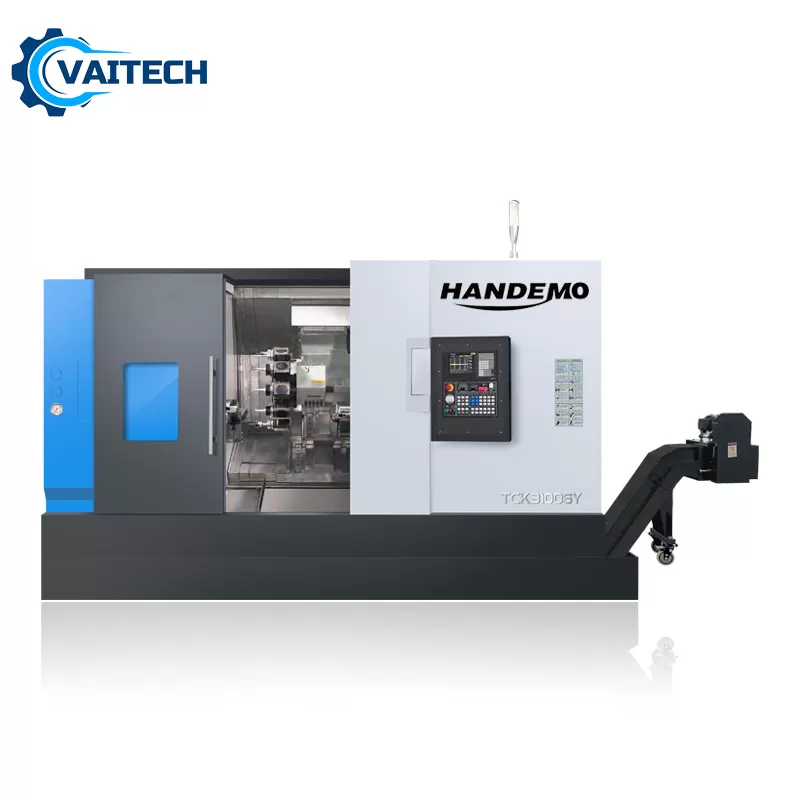

Máy phay tiện CNC TCK3100SY

Máy phay tiện CNC 3100SY (TCK3100SY) là dòng máy gia công CNC tích hợp tiện và phay, được Handemo phát triển cho các ứng dụng gia công chi tiết có kích thước lớn và yêu cầu cao về độ chính xác. Máy được trang bị hai trục chính, kết hợp với trục Y và tháp dao điện 12 vị trí, cho phép thực hiện nhiều nguyên công trên cùng một máy và giảm số lần gá đặt phôi.

Với khả năng gia công tối đa đường kính cắt 500 mm và chiều dài cắt 1.000 mm, TCK3100SY phù hợp với các doanh nghiệp cơ khí chế tạo, sản xuất linh kiện máy móc, chi tiết dạng trục và những sản phẩm yêu cầu kết hợp nhiều nguyên công tiện – phay.

Tổng quan về máy phay tiện CNC 3100SY

Khác với máy tiện CNC thông thường chỉ tập trung vào các nguyên công tiện, máy phay tiện CNC 3100SY được thiết kế theo hướng gia công đa nhiệm. Máy có thể kết hợp các nguyên công như tiện, phay, khoan, bào, mài và phay bánh răng tùy theo cấu hình dụng cụ và chương trình gia công.

Một trong những điểm đáng chú ý của TCK3100SY là hệ thống trục chính kép, gồm trục chính thứ nhất chuẩn A2-8 và trục chính thứ hai chuẩn A2-6. Theo thông tin từ CNC Vaitech, hai trục chính có độ chính xác ghép nối động 5 μm, giúp hỗ trợ gia công các chi tiết cần chuyển giao giữa hai trục chính với yêu cầu cao về độ chính xác.

Việc tích hợp nhiều chức năng gia công trên một thiết bị giúp giảm số lần tháo lắp và định vị lại phôi. Đây là yếu tố quan trọng đối với các chi tiết có nhiều bề mặt cần gia công hoặc yêu cầu độ chính xác tương quan cao giữa các vị trí.

Khả năng gia công đa nhiệm

Ưu điểm nổi bật của TCK3100SY nằm ở khả năng kết hợp nhiều phương pháp gia công trên cùng một thiết bị. Bên cạnh nguyên công tiện, máy còn hỗ trợ các công đoạn gia công bổ sung như phay, khoan và các nguyên công khác tùy thuộc vào cấu hình dao cụ.

Nhờ đó, doanh nghiệp có thể giảm số lần chuyển phôi giữa các thiết bị. Với những sản phẩm có nhiều bề mặt cần gia công, việc hạn chế số lần gá đặt giúp giảm thời gian phụ và góp phần duy trì độ chính xác tương quan giữa các bề mặt.

Đặc biệt, trục Y có hành trình ±100 mm mở rộng phạm vi chuyển động của dụng cụ theo phương vuông góc với chuyển động tiện thông thường. Điều này tạo điều kiện để thực hiện các nguyên công phay, khoan hoặc gia công các đặc điểm lệch tâm trực tiếp trên máy.

Hệ thống hai trục chính A2-8 và A2-6

TCK3100SY được trang bị hai trục chính, trong đó trục chính thứ nhất sử dụng chuẩn A2-8 và trục chính thứ hai sử dụng chuẩn A2-6. Cấu hình này cho phép máy thực hiện các quy trình gia công phức tạp hơn so với máy tiện CNC một trục chính.

Khi gia công các chi tiết cần xử lý nhiều phía, phôi có thể được chuyển giao giữa hai trục chính theo chương trình CNC. Nhờ đó, một số sản phẩm có thể hoàn thành nhiều công đoạn trên cùng một máy mà không cần tháo phôi để chuyển sang thiết bị khác.

Theo thông số được công bố, trục chính chính có tốc độ tối đa 3.000 vòng/phút, trong khi trục phụ đạt tối đa 4.000 vòng/phút. Công suất động cơ lần lượt là 37 kW và 30 kW, đáp ứng yêu cầu gia công các chi tiết có kích thước tương đối lớn.

Trục Y mở rộng khả năng phay

Trục Y là một trong những cấu hình quan trọng giúp TCK3100SY trở thành máy phay tiện CNC thay vì chỉ là máy tiện CNC thông thường.

Máy có hành trình trục Y ±100 mm, cho phép dụng cụ thực hiện các chuyển động theo phương Y để tiếp cận nhiều vị trí khác nhau trên phôi. Khi kết hợp với dao phay, dao khoan và các dụng cụ phù hợp, máy có thể thực hiện nhiều nguyên công gia công bổ sung trực tiếp trên chi tiết.

Đối với doanh nghiệp gia công các chi tiết có rãnh, lỗ lệch tâm, mặt phẳng hoặc các đặc điểm cần phay, cấu hình trục Y giúp giảm nhu cầu chuyển chi tiết sang máy phay riêng biệt.

Tháp dao điện 12 trạm

TCK3100SY được trang bị tháp dao điện 12 trạm theo cấu hình tiêu chuẩn. Hệ thống này cho phép bố trí nhiều dụng cụ cắt trên cùng một máy, giúp máy tự động lựa chọn dao theo chương trình gia công.

Việc có nhiều vị trí dao giúp giảm thời gian thay dao thủ công và phù hợp với các sản phẩm cần thực hiện nhiều nguyên công liên tiếp. Khi kết hợp tiện, phay và khoan, người vận hành có thể bố trí các loại dao phù hợp cho từng công đoạn trên tháp dao.

Độ cứng vững và khả năng gia công chi tiết lớn

Với kích thước máy 4.450 × 2.320 × 2.713 mm và trọng lượng khoảng 10 tấn, TCK3100SY thuộc nhóm máy gia công CNC có kết cấu lớn. Khối lượng máy cao góp phần tạo nền tảng vững chắc cho quá trình gia công các chi tiết có kích thước lớn.

Máy có đường kính cắt tối đa 500 mm, chiều dài cắt tối đa 1.000 mm và đường kính tiện tối đa trên bàn máy 750 mm. Những thông số này giúp TCK3100SY phù hợp với nhiều chi tiết dạng trục, bạc, mặt bích và các chi tiết cơ khí có kích thước lớn.

Ứng dụng của máy phay tiện CNC 3100SY

Với khả năng tiện – phay kết hợp, máy CNC TCK3100SY có thể được ứng dụng trong nhiều lĩnh vực sản xuất cơ khí như:

• Gia công chi tiết dạng trục và chi tiết tròn xoay.

• Gia công bạc, mặt bích và các chi tiết cơ khí kích thước lớn.

• Gia công chi tiết có nhiều bề mặt cần tiện và phay.

• Gia công lỗ, rãnh và các đặc điểm lệch tâm.

• Gia công các chi tiết yêu cầu nhiều nguyên công trên cùng một lần gá.

• Sản xuất linh kiện máy móc và thiết bị công nghiệp.

• Gia công cơ khí chính xác với yêu cầu cao về độ lặp lại.

Tùy thuộc vào vật liệu, hình dạng chi tiết, dao cụ và chương trình CNC, cấu hình máy có thể được lựa chọn để đáp ứng các yêu cầu sản xuất cụ thể.

Ưu điểm của máy phay tiện CNC TCK3100SY

Gia công nhiều nguyên công trên một máy

Việc kết hợp tiện và phay giúp doanh nghiệp giảm sự phụ thuộc vào nhiều thiết bị gia công riêng biệt. Đối với những chi tiết có quy trình phức tạp, đây là lợi thế đáng kể trong việc tối ưu quy trình sản xuất.

Giảm số lần gá đặt phôi

Khi một chi tiết phải chuyển qua nhiều máy, mỗi lần gá đặt đều có thể phát sinh sai số định vị và làm tăng thời gian phụ. TCK3100SY cho phép thực hiện nhiều công đoạn trên cùng hệ thống, qua đó góp phần rút ngắn quy trình gia công.

Phù hợp với sản xuất cơ khí chính xác

Sự kết hợp giữa hệ thống CNC, hai trục chính, trục Y và tháp dao 12 trạm giúp máy đáp ứng các quy trình gia công phức tạp và yêu cầu cao về tính ổn định.

Công suất lớn

Với động cơ trục chính 37 kW và trục phụ 30 kW, TCK3100SY có cấu hình phù hợp với các ứng dụng gia công chi tiết kích thước lớn và yêu cầu khả năng cắt mạnh.

CNC Vaitech – Đơn vị phân phối máy CNC Handemo tại Việt Nam

CNC Vaitech là đơn vị phân phối và triển khai các dòng máy CNC Handemo tại Việt Nam, cung cấp giải pháp từ tư vấn lựa chọn thiết bị, trao đổi cấu hình, khảo sát nhu cầu đến lắp đặt, căn chỉnh, chạy thử và hướng dẫn vận hành tại xưởng.

Đối với máy phay tiện CNC 3100SY, CNC Vaitech có thể tư vấn cấu hình dựa trên loại chi tiết, vật liệu gia công, kích thước phôi, sản lượng và yêu cầu về độ chính xác. Đội ngũ kỹ thuật hỗ trợ quá trình lắp đặt, bàn giao và đồng hành trong quá trình vận hành, bảo trì máy.

Nếu doanh nghiệp đang tìm kiếm máy phay tiện CNC, máy tiện CNC có trục Y hoặc máy tiện phay CNC hai trục chính, TCK3100SY là một lựa chọn đáng cân nhắc cho các ứng dụng gia công đa nhiệm và chi tiết có kích thước lớn.

Vận chuyển và lắp đặt

CNC VAITECH hỗ trợ khách hàng tư vấn phương án vận chuyển và lắp đặt máy phù hợp với điều kiện thực tế của từng nhà xưởng.

Quy trình triển khai bao gồm vận chuyển, lắp đặt, căn chỉnh, chạy thử, bàn giao và hướng dẫn vận hành máy. Thời gian và chi phí thực hiện sẽ được CNC VAITECH thông báo cụ thể dựa trên địa điểm giao hàng, điều kiện mặt bằng và yêu cầu lắp đặt thực tế.

Hướng dẫn thanh toán

Quý khách có nhu cầu đặt mua máy phay tiện CNC 3100SY vui lòng liên hệ trực tiếp với CNC VAITECH để được tư vấn về cấu hình máy, báo giá và phương thức thanh toán.

Thông tin thanh toán sẽ được cung cấp và xác nhận chính thức trong quá trình ký kết hợp đồng mua bán. Khách hàng vui lòng thực hiện thanh toán theo các điều khoản và tiến độ đã được hai bên thống nhất trong hợp đồng.

Để đảm bảo an toàn trong quá trình giao dịch, quý khách nên xác nhận trực tiếp thông tin thanh toán với nhân viên phụ trách của CNC VAITECH trước khi thực hiện chuyển khoản.

Chủ tài khoản: Công ty TNHH Kỹ Thuật Công Nghiệp VAITECH
Số tài khoản: 684611539999
Ngân hàng: Ngân hàng TMCP Công Thương Việt Nam – Chi nhánh Tây Hà Nội

Lưu ý: Quý khách vui lòng liên hệ trực tiếp CNC VAITECH để xác nhận thông tin tài khoản và thông tin thanh toán mới nhất trước khi thực hiện giao dịch.

Quý khách có thể tham khảo thêm hướng dẫn thanh toán chi tiết.

Liên hệ tư vấn và báo giá

Nếu doanh nghiệp đang quan tâm đến máy phay tiện CNC 3100SY, cần tư vấn cấu hình hoặc muốn tìm hiểu thêm về khả năng gia công của máy, vui lòng liên hệ:

CNC VAITECH – Phân phối máy CNC Handemo tại Việt Nam

Hotline: 0968 309 099
Email: thien.nx@vaitech.vn
Website: https://handemocnc.vn/

Đội ngũ tư vấn và kỹ thuật của CNC VAITECH sẵn sàng hỗ trợ khách hàng lựa chọn cấu hình máy phù hợp với vật liệu gia công, kích thước phôi, yêu cầu độ chính xác, sản lượng và quy mô sản xuất.

CNC VAITECH – Giải pháp máy CNC hiện đại, chính xác và tối ưu hiệu quả sản xuất.
