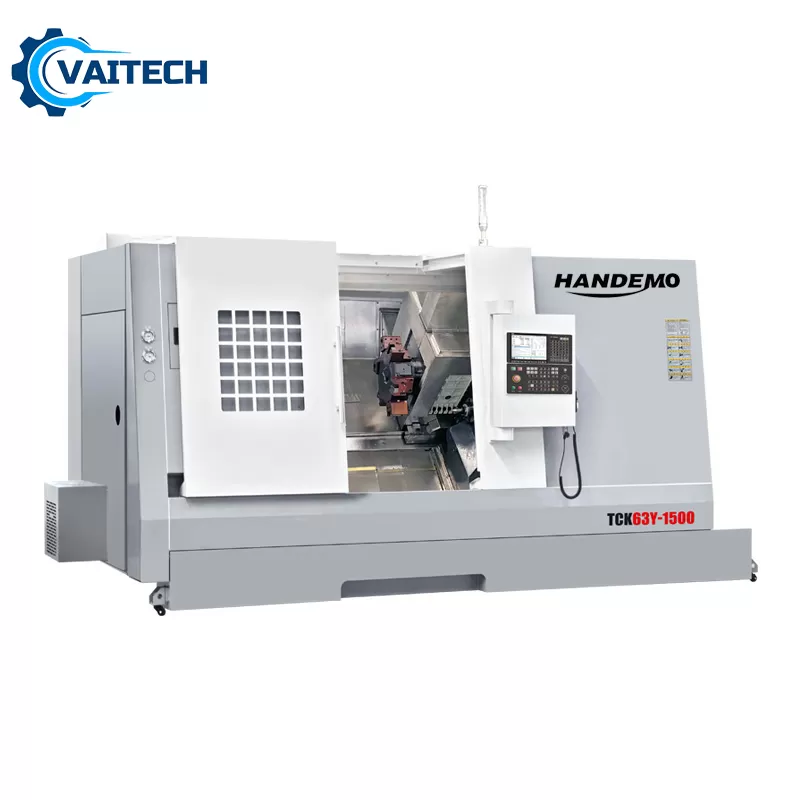

Máy phay tiện CNC TCK63Y

Máy phay tiện CNC TCK63Y là dòng máy CNC đa chức năng của Handemo, được thiết kế để kết hợp khả năng tiện và phay CNC có trục Y trên cùng một thiết bị. Máy phù hợp với các doanh nghiệp cơ khí cần gia công chi tiết có yêu cầu cao về độ chính xác, khả năng cắt gọt ổn định và tối ưu thời gian sản xuất.

Dòng TCK63Y được phát triển với nhiều lựa chọn chiều dài gia công từ 1000 mm đến 3000 mm, đáp ứng các nhu cầu gia công chi tiết có chiều dài khác nhau. Máy sử dụng trục chính A2-8, đường kính lỗ trục chính 85 mm, công suất động cơ 37 kW và tháp dao điện 12 trạm.

Đặc biệt, cấu trúc trục chính và ụ sau của máy được thiết kế hướng đến độ cứng vững cao, giúp tăng khả năng ổn định khi gia công các chi tiết có kích thước lớn và yêu cầu độ chính xác cao. Theo thông tin từ Handemo, cấu trúc trục chính có độ cứng tốt ở khu vực đầu trục, đồng thời ụ sau sử dụng cấu trúc tùy chỉnh độ cứng Mohs 5# với độ nhảy đầu trục được công bố ở mức 5 μm.

Khả năng tiện và phay CNC kết hợp

Điểm nổi bật của máy phay tiện CNC 63Y nằm ở khả năng kết hợp nhiều nguyên công gia công trên cùng một máy. Thay vì phải sử dụng riêng máy tiện CNC và máy phay CNC cho từng công đoạn, cấu hình phay tiện có trục Y cho phép thực hiện các nguyên công tiện và phay trên cùng một hệ thống.

Trục Y có hành trình ±75 mm, giúp mở rộng khả năng gia công các biên dạng lệch tâm, rãnh, mặt phẳng, lỗ và các đặc điểm hình học mà phương pháp tiện thông thường khó thực hiện.

Việc kết hợp các nguyên công trên một máy còn giúp giảm số lần gá đặt phôi. Điều này có ý nghĩa đặc biệt đối với những chi tiết yêu cầu độ đồng tâm, độ chính xác tương quan giữa các bề mặt hoặc cần hạn chế sai số phát sinh trong quá trình chuyển đổi giữa nhiều thiết bị.

Trục chính công suất 37 kW, độ cứng vững cao

Máy phay tiện CNC 63Y được trang bị trục chính A2-8, đường kính lỗ trục chính 85 mm và tốc độ tối đa 3000 vòng/phút.

Công suất động cơ trục chính đạt 37 kW, tạo nền tảng cho khả năng cắt gọt mạnh khi gia công các chi tiết có kích thước lớn hoặc sử dụng chế độ cắt yêu cầu tải cao.

Cấu trúc trục chính được thiết kế với độ cứng vững tốt tại khu vực đầu trục, góp phần hạn chế rung động trong quá trình gia công. Đây là yếu tố quan trọng đối với các ứng dụng tiện thô, tiện tinh và gia công các chi tiết có kích thước lớn.

Hành trình trục Y ±75 mm

Trục Y là một trong những đặc điểm quan trọng của dòng máy TCK63Y.

Với hành trình ±75 mm, trục Y giúp dao có khả năng dịch chuyển theo phương ngang so với tâm gia công, từ đó mở rộng phạm vi gia công ngoài các nguyên công tiện thông thường.

Khả năng nội suy và di chuyển theo trục Y đặc biệt hữu ích khi gia công:

• Rãnh và mặt phẳng lệch tâm

• Lỗ lệch tâm

• Biên dạng phức tạp

• Các chi tiết cần kết hợp tiện và phay

• Các chi tiết cần thực hiện nhiều nguyên công trên cùng một lần gá

Nhờ đó, máy có thể giảm số lần tháo lắp và định vị lại phôi, góp phần nâng cao độ chính xác tổng thể của sản phẩm.

Tháp dao điện 12 trạm

Máy phay tiện CNC 63Y sử dụng tháp dao điện 12 trạm, cho phép bố trí nhiều dụng cụ cắt trên cùng một cụm dao.

Việc trang bị nhiều vị trí dao giúp máy có thể chuẩn bị sẵn các dụng cụ phục vụ nhiều nguyên công khác nhau. Khi kết hợp với khả năng phay trục Y, cấu hình này giúp mở rộng phạm vi gia công của máy và giảm thời gian thay đổi dụng cụ trong quá trình sản xuất.

Tháp dao điện cũng là một yếu tố quan trọng đối với các doanh nghiệp gia công nhiều loại chi tiết hoặc sản xuất theo lô, khi yêu cầu về thời gian chu kỳ và khả năng tự động hóa được đặt lên cao.

Đa dạng chiều dài gia công từ 1000 đến 3000 mm

Một ưu điểm đáng chú ý của dòng CNC 63Y Handemo là có nhiều phiên bản chiều dài gia công.

Khách hàng có thể lựa chọn:

• TCK63Y-1000: chiều dài cắt tối đa 1000 mm

• TCK63Y-1500: chiều dài cắt tối đa 1500 mm

• TCK63Y-2000: chiều dài cắt tối đa 2000 mm

• TCK63Y-3000: chiều dài cắt tối đa 3000 mm

Trong khi đó, đường kính tiện tối đa trên bàn máy của cả 4 phiên bản đạt 720 mm và đường kính cắt tối đa đạt 480 mm.

Việc có nhiều cấu hình chiều dài giúp doanh nghiệp lựa chọn máy phù hợp với kích thước phôi thực tế thay vì phải đầu tư một model có kích thước lớn hơn nhu cầu.

Độ cứng vững phù hợp gia công chi tiết lớn

Đối với máy phay tiện CNC có kích thước gia công lớn, độ cứng vững của toàn bộ hệ thống có ảnh hưởng trực tiếp đến độ ổn định khi cắt.

CNC 63Y được định hướng cho nhóm ứng dụng gia công chi tiết lớn với thân máy, hệ thống trục chính và kết cấu hỗ trợ được thiết kế để duy trì độ ổn định trong quá trình gia công.

Khối lượng máy từ 8.000 đến 12.000 kg tùy phiên bản cũng tạo nền tảng kết cấu phù hợp cho các ứng dụng gia công công nghiệp.

Đối với các chế độ cắt thực tế, thông số dao, vật liệu phôi, chiều sâu cắt, lượng chạy dao và tốc độ trục chính vẫn cần được lựa chọn dựa trên từng loại chi tiết cụ thể.

Ưu điểm của máy phay tiện CNC 63Y

Kết hợp tiện và phay: Một máy có thể đảm nhiệm nhiều nguyên công, phù hợp với các chi tiết có hình dạng phức tạp.

Có trục Y: Hành trình ±75 mm mở rộng khả năng gia công các đặc điểm lệch tâm và các nguyên công phay trên chi tiết tiện.

Trục chính 37 kW: Đáp ứng nhu cầu gia công công nghiệp với khả năng cắt gọt mạnh.

Lỗ trục chính 85 mm: Phù hợp với nhiều nhóm phôi dạng thanh và chi tiết có đường kính tương đối lớn.

Tháp dao điện 12 trạm: Cho phép bố trí nhiều dụng cụ cắt và hỗ trợ thực hiện nhiều nguyên công trên cùng một máy.

Nhiều lựa chọn chiều dài: Có 4 phiên bản từ 1000 đến 3000 mm, thuận tiện lựa chọn theo kích thước chi tiết.

Kết cấu máy nặng: Trọng lượng máy 8 đến 12 tấn tùy phiên bản, hướng đến sự ổn định trong gia công công nghiệp.

Ứng dụng của máy phay tiện CNC 63Y

Máy phay tiện CNC 63Y phù hợp với các doanh nghiệp cơ khí chính xác, cơ khí chế tạo máy và gia công công nghiệp có nhu cầu xử lý các chi tiết dạng trục, chi tiết lớn hoặc chi tiết cần kết hợp nhiều nguyên công.

Một số ứng dụng tiêu biểu gồm:

• Gia công chi tiết dạng trục

• Gia công trục dài

• Gia công mặt bích và chi tiết tròn

• Gia công chi tiết cơ khí chính xác

• Gia công các chi tiết có rãnh và biên dạng lệch tâm

• Gia công chi tiết cần tiện kết hợp phay

• Gia công phụ tùng máy móc công nghiệp

• Gia công chi tiết phục vụ ngành cơ khí chế tạo

• Sản xuất hàng loạt các chi tiết có yêu cầu ổn định về kích thước

Tùy theo kích thước sản phẩm, doanh nghiệp có thể lựa chọn phiên bản TCK63Y-1000, 1500, 2000 hoặc 3000 để tối ưu không gian máy và năng lực gia công.
