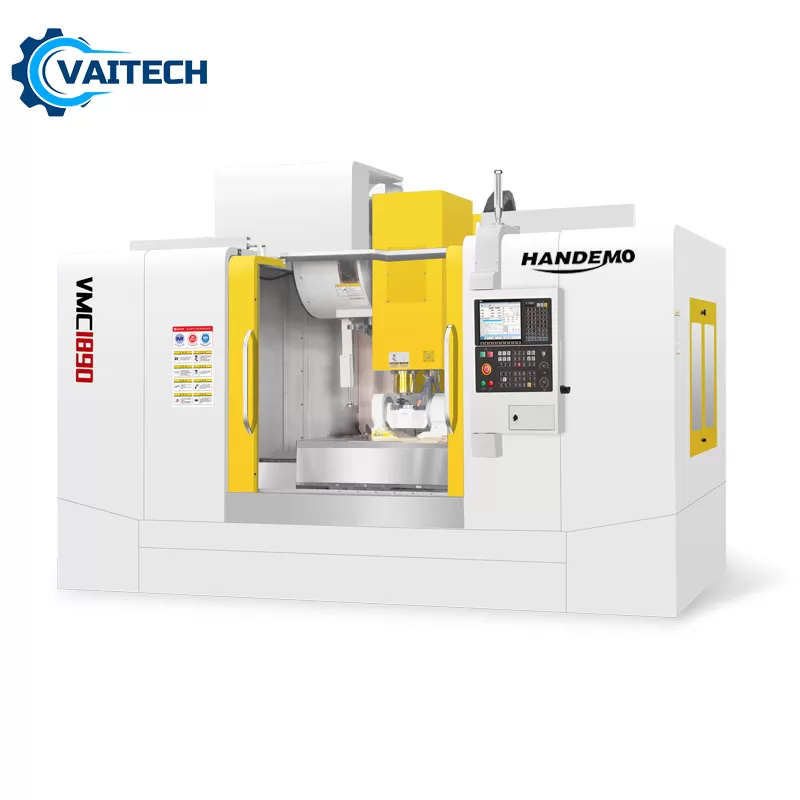

Trung tâm gia công đứng 5 trục VMC1890

Trung tâm gia công đứng 5 trục VMC1890 là dòng máy phay CNC khổ lớn được thiết kế cho các yêu cầu gia công chi tiết có kích thước lớn, cần không gian làm việc rộng và khả năng mở rộng cấu hình gia công đa trục.

Máy sở hữu bàn làm việc kích thước 2000 × 900 mm, tải trọng tối đa 1.600 kg, hành trình X/Y/Z lần lượt 1800/900/600 mm. Trục chính sử dụng côn BT50Φ190, tốc độ tối đa 6000 vòng/phút. Theo thông tin từ Handemo, máy có thể hỗ trợ lắp đặt các bộ phận liên quan đến gia công 5 trục tùy chỉnh, đồng thời được trang bị chức năng điều khiển đa trục, cho phép thực hiện các chuyển động cắt theo nhiều hướng.

Khả năng mở rộng cấu hình gia công 5 trục

Điểm khác biệt đáng chú ý của VMC1890 5 trục nằm ở khả năng hỗ trợ lắp đặt các bộ phận liên quan đến gia công 5 trục theo nhu cầu.

Thay vì chỉ tập trung vào cấu hình 3 trục tiêu chuẩn, máy được định hướng để có thể tích hợp thêm các bộ phận phục vụ gia công 5 trục tùy chỉnh. Điều này cho phép doanh nghiệp lựa chọn cấu hình dựa trên đặc điểm sản phẩm, phương pháp gá đặt và yêu cầu gia công thực tế.

Cần lưu ý rằng trang sản phẩm không công bố một cấu hình 5 trục cố định với đầy đủ thông số của trục thứ 4, trục thứ 5 hoặc bàn xoay. Vì vậy, khi đầu tư máy, khách hàng nên trao đổi trực tiếp với CNC VAITECH để xác định cấu hình 5 trục cụ thể phù hợp với sản phẩm cần gia công.

Điều khiển đa trục, gia công theo nhiều hướng

VMC1890 được giới thiệu với chức năng điều khiển đa trục, cho phép thực hiện các chuyển động cắt theo nhiều hướng. Đây là nền tảng quan trọng đối với những sản phẩm có hình dạng phức tạp hoặc cần tiếp cận nhiều bề mặt trong quá trình gia công.

So với phương pháp gia công phải tháo phôi và gá lại nhiều lần, việc sử dụng cấu hình đa trục phù hợp có thể giúp giảm số lần định vị lại chi tiết. Từ đó, doanh nghiệp có thể kiểm soát tốt hơn mối quan hệ vị trí giữa các bề mặt được gia công.

Hiệu quả thực tế phụ thuộc vào cấu hình máy, hệ thống điều khiển, đồ gá, phần mềm CAM, dao cụ và phương pháp gia công được lựa chọn.

Bàn máy 2000 × 900 mm, tải trọng 1.600 kg

Một trong những ưu điểm đáng chú ý của máy phay CNC 5 trục VMC1890 là bàn máy có kích thước lớn, lên tới 2000 × 900 mm.

Không gian bàn rộng giúp doanh nghiệp có thêm diện tích để gá đặt các chi tiết lớn hoặc bố trí đồ gá phục vụ gia công nhiều mặt. Tải trọng tối đa của bàn đạt 1.600 kg, phù hợp với nhóm chi tiết công nghiệp có khối lượng tương đối cao.

Khi lựa chọn máy, tải trọng cần được tính toán cùng trọng lượng phôi, đồ gá, vị trí đặt chi tiết và điều kiện làm việc thực tế. Không nên chỉ dựa vào tải trọng tối đa trên thông số kỹ thuật để xác định một chi tiết cụ thể có thể gia công hay không.

Hành trình X/Y/Z 1800/900/600 mm

VMC1890 sở hữu hành trình ba trục:

• Trục X: 1800 mm

• Trục Y: 900 mm

• Trục Z: 600 mm

Trong đó, hành trình X 1800 mm tạo lợi thế cho các chi tiết có chiều dài lớn. Hành trình Y 900 mm kết hợp bàn máy rộng giúp tăng khả năng bố trí phôi và đồ gá.

Trục Z có hành trình 600 mm, cung cấp không gian theo phương đứng để thực hiện các nguyên công phay, khoan và gia công bề mặt tùy theo kết cấu sản phẩm.

Hành trình trục không đồng nghĩa với kích thước chi tiết tối đa. Để đánh giá chính xác khả năng gia công, cần xem xét đồng thời kích thước phôi, chiều cao chi tiết, đồ gá, chiều dài dao và vùng làm việc thực tế.

Trục chính BT50Φ190, tốc độ 6000 vòng/phút

Trung tâm gia công đứng VMC1890 sử dụng trục chính BT50Φ190 với tốc độ tối đa 6000 vòng/phút.

Chuẩn BT50 phù hợp với nhóm máy phay CNC công nghiệp, đặc biệt trong những ứng dụng yêu cầu hệ thống dao và holder có độ cứng vững phù hợp.

Tốc độ tối đa 6000 vòng/phút cho phép máy đáp ứng nhiều nguyên công phay và khoan. Tuy nhiên, tốc độ trục chính khi gia công thực tế cần được lựa chọn dựa trên vật liệu phôi, đường kính dao, vật liệu dao, chiều sâu cắt và yêu cầu bề mặt.

Tốc độ chạy nhanh X/Y/Z 20/20/15 m/phút

VMC1890 có tốc độ chạy nhanh:

• Trục X: 20 m/phút

• Trục Y: 20 m/phút

• Trục Z: 15 m/phút

Tốc độ chạy nhanh ảnh hưởng đến thời gian dịch chuyển giữa các vị trí gia công. Với X và Y đạt 20 m/phút, máy có khả năng thực hiện các chuyển động định vị nhanh trong phạm vi hành trình lớn.

Tuy nhiên, tốc độ chạy nhanh không phải là yếu tố duy nhất quyết định thời gian chu kỳ. Thời gian gia công còn phụ thuộc vào tốc độ cắt, lượng chạy dao, đường chạy dao, số lần thay dao, số nguyên công và phương án gá đặt.

Độ chính xác và khả năng gia công chi tiết phức tạp

Theo thông tin trên trang sản phẩm, VMC1890 5 trục có độ chính xác cao của máy công cụ và độ chính xác định vị lặp lại, hướng tới khả năng gia công chính xác.

Đây là yếu tố quan trọng khi gia công các chi tiết yêu cầu kiểm soát kích thước và quan hệ vị trí giữa nhiều bề mặt. Khi kết hợp với cấu hình đa trục phù hợp, máy có thể tiếp cận nhiều hướng của chi tiết mà không nhất thiết phải tháo phôi sau từng nguyên công.

Độ chính xác thực tế của sản phẩm sau gia công còn phụ thuộc vào dao cụ, đồ gá, chương trình CNC, điều kiện nhiệt, vật liệu phôi và quy trình vận hành.

Khả năng gia công phôi kích thước lớn

VMC1890 được thiết kế với hành trình lớn và khả năng cắt lớn, hướng đến việc xử lý các phôi có kích thước lớn.

Bàn 2000 × 900 mm kết hợp hành trình X 1800 mm tạo không gian làm việc phù hợp với nhiều dạng chi tiết dài và lớn. Tải trọng bàn 1.600 kg cũng giúp máy hướng tới nhóm ứng dụng cần gá đặt chi tiết có khối lượng cao.

Một số nhóm chi tiết có thể cân nhắc gồm:

• Chi tiết máy công nghiệp kích thước lớn.

• Khuôn và chi tiết khuôn.

• Đồ gá, jig và fixture.

• Chi tiết có nhiều bề mặt cần gia công.

• Chi tiết cơ khí phức tạp.

• Các sản phẩm cần mở rộng lên gia công đa trục.

Khả năng gia công thực tế cần được đánh giá dựa trên bản vẽ, vật liệu, kích thước phôi, trọng lượng phôi và yêu cầu dung sai.

Trung tâm gia công đứng 5 trục 1890 phù hợp với ai?

Máy phay CNC 5 trục VMC1890 là lựa chọn đáng cân nhắc đối với doanh nghiệp:

• Gia công chi tiết có kích thước lớn.

• Gia công khuôn và chi tiết khuôn.

• Gia công các sản phẩm có nhiều bề mặt phức tạp.

• Cần giảm số lần tháo lắp và định vị lại phôi.

• Cần không gian bàn máy lớn.

• Cần tải trọng bàn lên tới 1.600 kg.

• Muốn mở rộng từ cấu hình gia công thông thường sang gia công đa trục.

• Có nhu cầu tích hợp các bộ phận 5 trục theo yêu cầu sản xuất.

Đối với các sản phẩm cụ thể, doanh nghiệp nên cung cấp bản vẽ, vật liệu, kích thước phôi, trọng lượng phôi và yêu cầu độ chính xác để CNC VAITECH tư vấn cấu hình 5 trục phù hợp.

Ưu điểm nổi bật của VMC1890 5 trục

Không gian gia công lớn: Bàn máy 2000 × 900 mm, hành trình X/Y/Z đạt 1800/900/600 mm.

Tải trọng bàn cao: Bàn máy có tải trọng tối đa 1.600 kg.

Trục chính BT50: Sử dụng côn BT50Φ190, tốc độ tối đa 6000 vòng/phút.

Điều khiển đa trục: Hỗ trợ các chuyển động cắt theo nhiều hướng.

Có thể tùy chỉnh cấu hình 5 trục: Hỗ trợ lắp đặt các bộ phận liên quan đến gia công 5 trục theo yêu cầu.

Phù hợp phôi lớn: Kết cấu và hành trình được thiết kế cho các ứng dụng cần không gian gia công lớn.

Kích thước máy lớn: Máy có kích thước 5000 × 3000 × 2900 mm và trọng lượng khoảng 14.000 kg.

Ứng dụng của trung tâm gia công đứng 5 trục 1890

Với bàn máy lớn, hành trình X 1800 mm và khả năng mở rộng cấu hình 5 trục, VMC1890 có thể được xem xét cho nhiều bài toán gia công cơ khí công nghiệp.

Các nhóm ứng dụng tiêu biểu gồm:

• Gia công khuôn có kích thước lớn.

• Gia công chi tiết máy công nghiệp.

• Gia công đồ gá và jig.

• Gia công chi tiết có nhiều mặt cần xử lý.

• Gia công các chi tiết có hình dạng phức tạp.

• Gia công linh kiện cơ khí chính xác.

• Gia công các sản phẩm yêu cầu giảm số lần gá đặt.

• Sản xuất các chi tiết công nghiệp theo lô.

Với những sản phẩm yêu cầu gia công 5 trục thực sự, cấu hình bàn xoay, trục xoay, hệ điều khiển, phần mềm CAM và dao cụ cần được lựa chọn đồng bộ với đặc điểm chi tiết.

Vận chuyển và lắp đặt

CNC VAITECH hỗ trợ khách hàng tư vấn phương án vận chuyển và lắp đặt máy phù hợp với điều kiện thực tế của từng nhà xưởng.

Quy trình triển khai bao gồm vận chuyển, lắp đặt, căn chỉnh, chạy thử, bàn giao và hướng dẫn vận hành máy. Thời gian và chi phí thực hiện sẽ được CNC VAITECH thông báo cụ thể dựa trên địa điểm giao hàng, điều kiện mặt bằng và yêu cầu lắp đặt thực tế.
