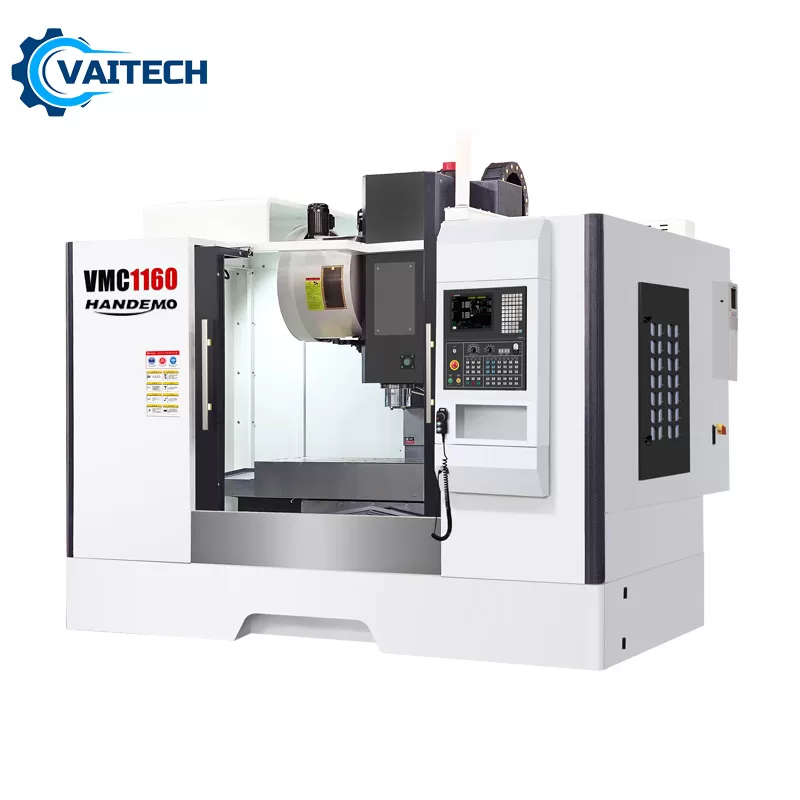

Trung tâm gia công đứng 1160

Trung tâm gia công đứng VMC1160 là dòng máy phay CNC Handemo được phát triển cho nhu cầu gia công cơ khí chính xác với không gian làm việc lớn, kết cấu dẫn hướng chịu tải và khả năng đáp ứng các yêu cầu sản xuất từ gia công đơn chiếc đến sản xuất theo lô. Máy có hành trình ba trục X/Y/Z lần lượt 1100/600/600 mm, bàn máy kích thước 1200 × 600 mm, tải trọng tối đa 800 kg và tốc độ trục chính lên tới 8.000 vòng/phút.

Một điểm đáng chú ý của VMC1160 là hệ thống ray dẫn hướng mở rộng chịu tải nặng, được thiết kế nhằm tăng khả năng chịu lực và hỗ trợ hiệu suất cắt. Máy sử dụng trục vít NSK, được Handemo giới thiệu với ưu điểm về độ chính xác, độ ổn định và độ ồn thấp. Bên cạnh đó, độ lặp lại định vị của máy được công bố ở mức 3 μm, phù hợp với những yêu cầu gia công cần kiểm soát tốt độ ổn định vị trí trong quá trình sản xuất.

Dòng máy hiện có hai phiên bản VMC1160 và VMC1160P. Hai phiên bản sử dụng cùng kích thước bàn, hành trình, tốc độ chạy nhanh và cấu hình trục chính; trọng lượng máy lần lượt là 6.500 kg và 6.700 kg.

Hành trình 1100 × 600 × 600 mm, mở rộng không gian gia công

Một trong những ưu điểm nổi bật của máy phay CNC 1160 là hành trình ba trục tương đối lớn. VMC1160 có hành trình trục X 1100 mm, trục Y 600 mm và trục Z 600 mm. Cấu hình này tạo ra vùng chuyển động rộng, phù hợp với những chi tiết có kích thước lớn hơn so với các dòng trung tâm gia công đứng phổ thông có hành trình khoảng 650–850 mm.

Hành trình X 1100 mm cung cấp không gian chuyển động lớn theo chiều dài, trong khi Y và Z đều đạt 600 mm. Điều này giúp doanh nghiệp có thêm không gian để bố trí phôi, đồ gá và thực hiện nhiều nguyên công trên cùng một chi tiết.

Tuy nhiên, hành trình máy không nên được hiểu là kích thước phôi tối đa có thể gia công. Khi lựa chọn trung tâm gia công đứng 1160, cần tính đến kích thước thực tế của chi tiết, chiều cao phôi, kích thước đồ gá, chiều dài dao, khoảng cách an toàn và vùng chuyển động thực tế của máy.

Bàn máy 1200 × 600 mm, tải trọng tối đa 800 kg

VMC1160 và VMC1160P đều được trang bị bàn máy có kích thước 1200 × 600 mm, với tải trọng tối đa được công bố là 800 kg. Đây là cấu hình phù hợp với doanh nghiệp cần không gian gá đặt tương đối rộng và khả năng gia công các chi tiết có kích thước, khối lượng lớn hơn.

Tải trọng bàn 800 kg cũng là thông số cần đặc biệt quan tâm khi tính toán phương án sản xuất. Khối lượng thực tế đặt lên bàn không chỉ bao gồm phôi mà còn có đồ gá, ê-tô, bàn xoay hoặc các thiết bị gá đặt khác nếu sử dụng.

Vì vậy, khi lựa chọn máy phay CNC VMC1160, doanh nghiệp nên xác định tổng tải trọng của phôi và hệ thống gá để đảm bảo phù hợp với giới hạn của máy.

Ray dẫn hướng mở rộng chịu tải nặng

Theo thông tin từ Handemo, trung tâm gia công đứng 1160 được trang bị ray dẫn hướng mở rộng chịu tải nặng, hướng tới khả năng chịu lực tốt và hiệu suất cắt cao.

Hệ thống dẫn hướng đóng vai trò quan trọng trong việc duy trì chuyển động ổn định của các trục X, Y và Z. Khi máy thực hiện quá trình gia công, đặc biệt với các chi tiết có kích thước và khối lượng lớn, độ cứng và khả năng chịu tải của hệ thống dẫn hướng có ảnh hưởng trực tiếp đến độ ổn định của chuyển động.

Việc sử dụng ray dẫn hướng mở rộng chịu tải nặng giúp VMC1160 hướng đến nhóm ứng dụng yêu cầu không gian gia công lớn và độ ổn định cao trong quá trình vận hành.

Trục vít NSK, độ chính xác và độ ổn định cao

Một điểm đáng chú ý khác của VMC1160 Handemo là máy sử dụng trục vít NSK. Theo thông tin công bố trên trang sản phẩm, hệ thống trục vít này có ưu điểm về độ chính xác cao, độ ổn định tốt và độ ồn thấp.

Đối với trung tâm gia công CNC, trục vít có vai trò truyền chuyển động chính xác đến các trục máy. Khả năng duy trì chuyển động ổn định là yếu tố quan trọng đối với độ chính xác của quá trình định vị và gia công.

Kết hợp trục vít NSK với hệ thống ray dẫn hướng mở rộng giúp VMC1160 tạo nền tảng cơ khí phù hợp cho những doanh nghiệp quan tâm đến độ ổn định và khả năng vận hành lâu dài.

Độ lặp lại định vị 3 μm

Handemo công bố độ lặp lại định vị của máy ở mức 3 μm. Đây là một trong những thông số đáng chú ý đối với doanh nghiệp đang tìm kiếm máy phay CNC chính xác.

Độ lặp lại định vị thể hiện khả năng của hệ thống đưa trục máy trở lại cùng một vị trí theo nhiều lần chuyển động. Thông số này có ý nghĩa quan trọng trong các quy trình gia công lặp lại nhiều lần, đặc biệt khi sản xuất hàng loạt và yêu cầu các chi tiết có tính đồng nhất cao.

Trong thực tế, độ chính xác gia công cuối cùng còn phụ thuộc vào nhiều yếu tố khác như độ chính xác hình học của máy, dao cụ, vật liệu, phương pháp gá đặt, nhiệt độ môi trường, chế độ cắt và tình trạng bảo trì máy.

Trục chính BT40Φ150, tốc độ 8.000 vòng/phút

VMC1160 sử dụng côn trục chính BT40Φ150 và tốc độ trục chính tối đa 8.000 vòng/phút. Cấu hình này được sử dụng trên cả hai phiên bản VMC1160 và VMC1160P.

BT40 là chuẩn côn trục chính phổ biến trên nhiều dòng máy phay CNC, cho phép sử dụng nhiều loại holder và dao cụ tương thích với hệ thống gá dao BT40.

Tốc độ 8.000 vòng/phút cung cấp dải tốc độ phù hợp với nhiều phương án gia công. Tốc độ thực tế cần được thiết lập dựa trên vật liệu phôi, đường kính dao, loại dao, chiều sâu cắt, lượng chạy dao và yêu cầu bề mặt.

Do đó, khi khai thác máy phay đứng CNC VMC1160, doanh nghiệp nên xây dựng chế độ cắt phù hợp với từng loại vật liệu và dao cụ thay vì vận hành trục chính ở tốc độ tối đa trong mọi trường hợp.

Tốc độ chạy nhanh X/Y 24 m/phút, Z 18 m/phút

VMC1160 được công bố tốc độ dịch chuyển nhanh 24 m/phút trên trục X, 24 m/phút trên trục Y và 18 m/phút trên trục Z. Hai phiên bản VMC1160 và VMC1160P có cùng cấu hình tốc độ này.

Tốc độ chạy nhanh là yếu tố liên quan đến thời gian di chuyển của các trục khi máy thực hiện những đoạn chuyển động không cắt hoặc di chuyển giữa các vị trí gia công.

Với hành trình X lên tới 1100 mm, tốc độ nhanh 24 m/phút giúp hỗ trợ quá trình di chuyển trên vùng làm việc tương đối rộng. Trục Z đạt 18 m/phút, đáp ứng yêu cầu di chuyển lên xuống của cụm trục chính trong chu trình gia công.

Tốc độ chạy nhanh thực tế có thể được điều chỉnh tùy chương trình và điều kiện vận hành để đảm bảo sự cân bằng giữa năng suất, độ ổn định và an toàn máy.

So sánh VMC1160 và VMC1160P

Trên trang sản phẩm, Handemo cung cấp hai phiên bản VMC1160 và VMC1160P. Về các thông số cơ bản được công bố, hai model gần như tương đồng.

Như vậy, thông tin hiện có trên trang sản phẩm cho thấy điểm khác biệt được thể hiện rõ nhất là trọng lượng máy: VMC1160 nặng 6.500 kg, trong khi VMC1160P nặng 6.700 kg. Trang sản phẩm chưa công bố thêm sự khác biệt chi tiết về cấu hình giữa hai phiên bản, vì vậy khách hàng nên xác nhận cấu hình cụ thể với CNC VAITECH trước khi đặt máy.

Trung tâm gia công đứng 1160 phù hợp với doanh nghiệp nào?

Với bàn máy 1200 × 600 mm, tải trọng 800 kg và hành trình 1100 × 600 × 600 mm, VMC1160 phù hợp để xem xét cho các doanh nghiệp cần một trung tâm gia công đứng có không gian làm việc lớn hơn các dòng máy CNC cỡ trung.

Máy có thể được cân nhắc cho những nhu cầu như:

• Gia công các chi tiết có kích thước vừa và lớn.

• Sản xuất cơ khí chính xác theo lô.

• Gia công nhiều nguyên công trên cùng một máy.

• Gia công các chi tiết yêu cầu độ ổn định vị trí cao.

• Sử dụng phôi và đồ gá có tổng tải trọng lớn.

• Doanh nghiệp cần hành trình X trên 1.000 mm.

• Các xưởng cơ khí muốn nâng cấp từ máy phay CNC có kích thước nhỏ hơn.

Việc lựa chọn máy cuối cùng vẫn cần dựa trên bản vẽ, vật liệu, kích thước phôi, trọng lượng chi tiết, yêu cầu dung sai, phương pháp gá đặt và sản lượng thực tế.

Ưu điểm nổi bật của máy phay CNC VMC1160

Hành trình gia công lớn

Hành trình 1100 × 600 × 600 mm tạo không gian làm việc rộng, phù hợp với các chi tiết có kích thước lớn hơn nhóm máy phay CNC phổ thông.

Bàn máy tải trọng 800 kg

Bàn máy 1200 × 600 mm với tải trọng tối đa 800 kg cho phép doanh nghiệp bố trí nhiều phương án gá đặt khác nhau, tùy theo kích thước và trọng lượng chi tiết.

Ray dẫn hướng mở rộng chịu tải nặng

Thiết kế ray dẫn hướng mở rộng hướng đến khả năng chịu tải và độ ổn định cao trong quá trình gia công.

Trục vít NSK

Trục vít NSK được Handemo giới thiệu với khả năng đảm bảo độ chính xác, độ ổn định và độ ồn thấp.

Độ lặp lại định vị 3 μm

Độ lặp lại định vị được công bố ở mức 3 μm, là thông số đáng quan tâm đối với các ứng dụng cần duy trì tính ổn định khi gia công lặp lại.

Trục chính BT40 8.000 vòng/phút

Cấu hình BT40Φ150 và tốc độ tối đa 8.000 vòng/phút đáp ứng nhiều phương án gia công bằng dao cụ tương thích.

Vì sao nên lựa chọn trung tâm gia công đứng 1160 Handemo?

Khi đầu tư một trung tâm gia công CNC, doanh nghiệp không chỉ cần quan tâm đến hành trình hay tốc độ trục chính mà còn phải đánh giá tổng thể kết cấu máy, độ ổn định, tải trọng bàn, độ chính xác định vị và khả năng đáp ứng sản phẩm.

VMC1160 tạo ra sự cân bằng giữa không gian gia công và kết cấu máy. Bàn 1200 × 600 mm, tải trọng 800 kg và hành trình 1100 × 600 × 600 mm mang đến vùng làm việc tương đối rộng. Trong khi đó, ray dẫn hướng mở rộng chịu tải nặng, trục vít NSK và độ lặp lại định vị 3 μm là những yếu tố đáng chú ý đối với doanh nghiệp đặt yêu cầu về độ ổn định và độ chính xác.

Đặc biệt, trọng lượng máy lên tới 6.500–6.700 kg cũng cần được xem xét khi bố trí thiết bị trong nhà xưởng. Một nền móng phù hợp và quá trình căn chỉnh chính xác sẽ góp phần giúp máy phát huy tốt khả năng làm việc.

Vận chuyển và lắp đặt

CNC VAITECH hỗ trợ khách hàng tư vấn phương án vận chuyển và lắp đặt máy phù hợp với điều kiện thực tế của từng nhà xưởng.

Quy trình triển khai bao gồm vận chuyển, lắp đặt, căn chỉnh, chạy thử, bàn giao và hướng dẫn vận hành máy. Thời gian và chi phí thực hiện sẽ được CNC VAITECH thông báo cụ thể dựa trên địa điểm giao hàng, điều kiện mặt bằng và yêu cầu lắp đặt thực tế.
