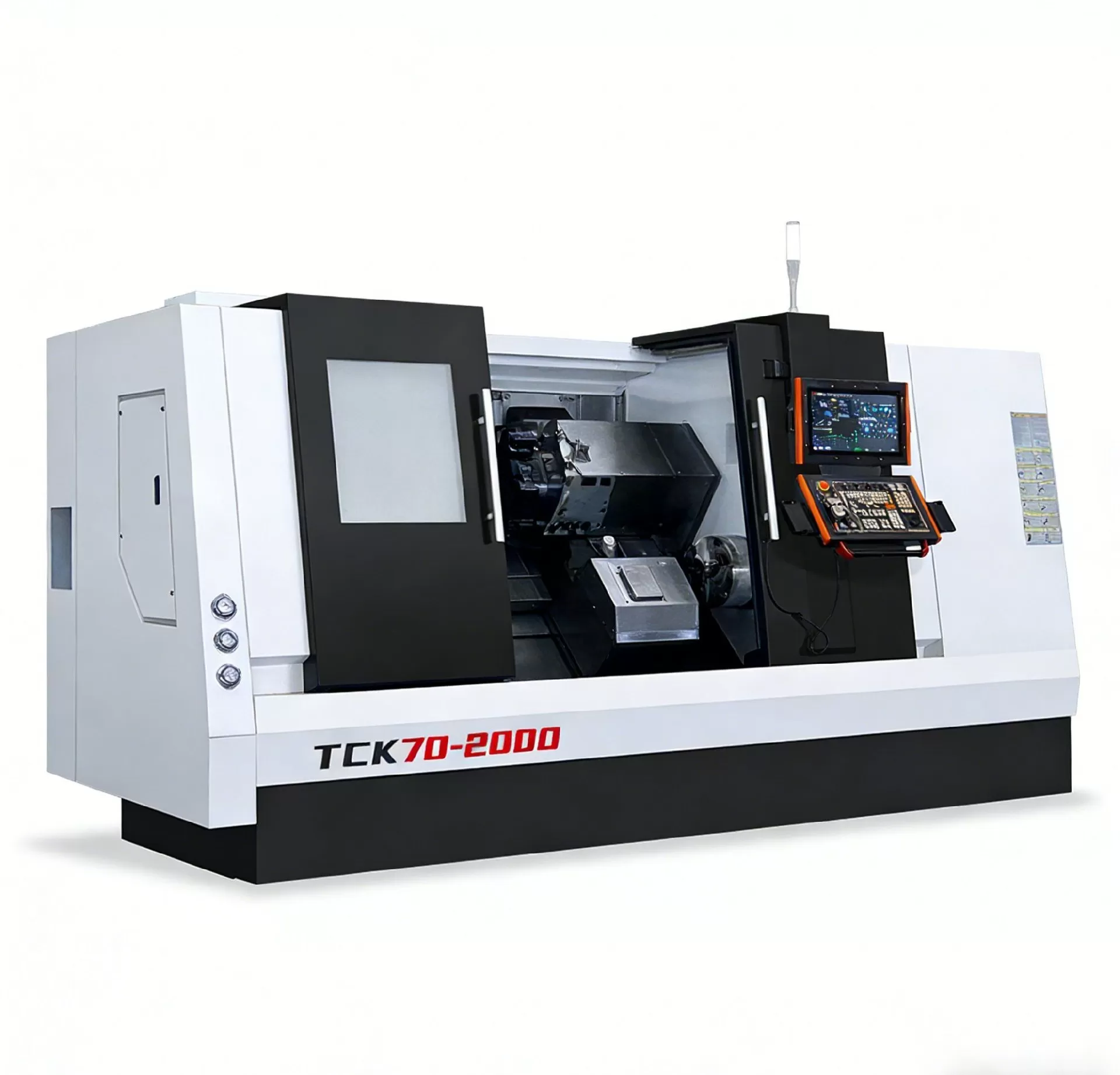

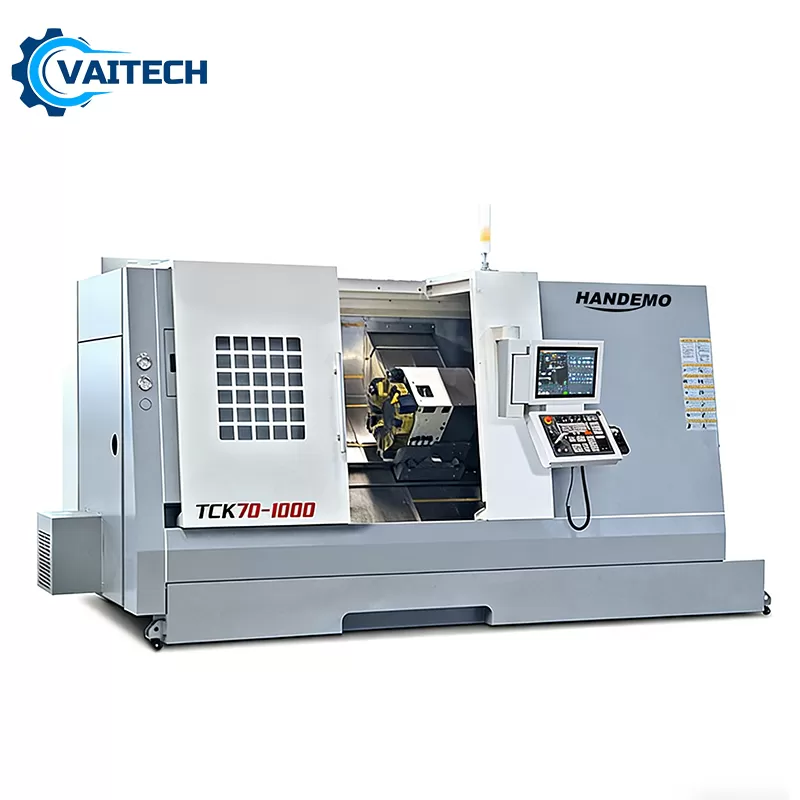

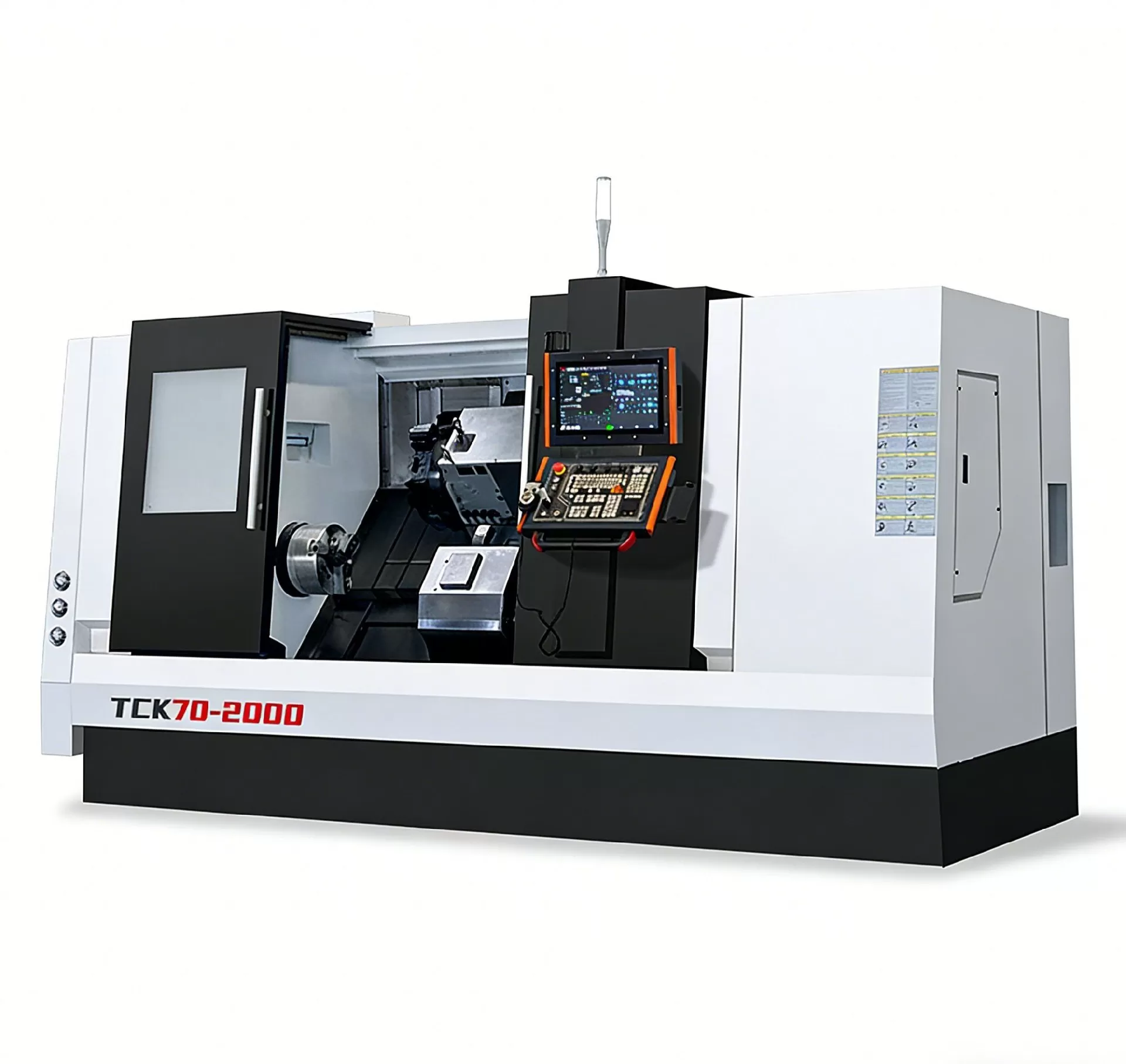

Máy tiện CNC giường nghiêng TCK70
Máy tiện CNC giường nghiêng TCK70 là dòng máy tiện CNC cắt hạng nặng, được thiết kế cho các ứng dụng gia công chi tiết có đường kính và chiều dài lớn. Máy sử dụng kết cấu giường nghiêng 45°, trục chính có lỗ xuyên lớn với tùy chọn đầu trục A2-8/A2-11, phù hợp với yêu cầu gia công phôi lớn và các chi tiết có chiều dài đáng kể.
TCK70 được trang bị tháp dao 12 vị trí, tâm cao 125 mm và khẩu độ tháp dao lớn, hỗ trợ bố trí nhiều dụng cụ cắt trong cùng một chu trình gia công. Dòng máy có các phiên bản TCK70-1500, TCK70-2000 và TCK70-3000, đáp ứng chiều dài tiện tối đa từ 1.500 đến 3.000 mm.
Ưu điểm nổi bật
- Giường máy nghiêng 45°: Kết cấu phù hợp với dòng máy tiện CNC công suất và kích thước lớn, đồng thời hỗ trợ quá trình thoát phoi trong vùng gia công.
- Vùng gia công lớn: Đường kính quay tối đa trên băng máy đạt 720 mm.
- Ba lựa chọn chiều dài gia công: TCK70-1500, TCK70-2000 và TCK70-3000 tương ứng chiều dài tiện tối đa 1.500, 2.000 và 3.000 mm.

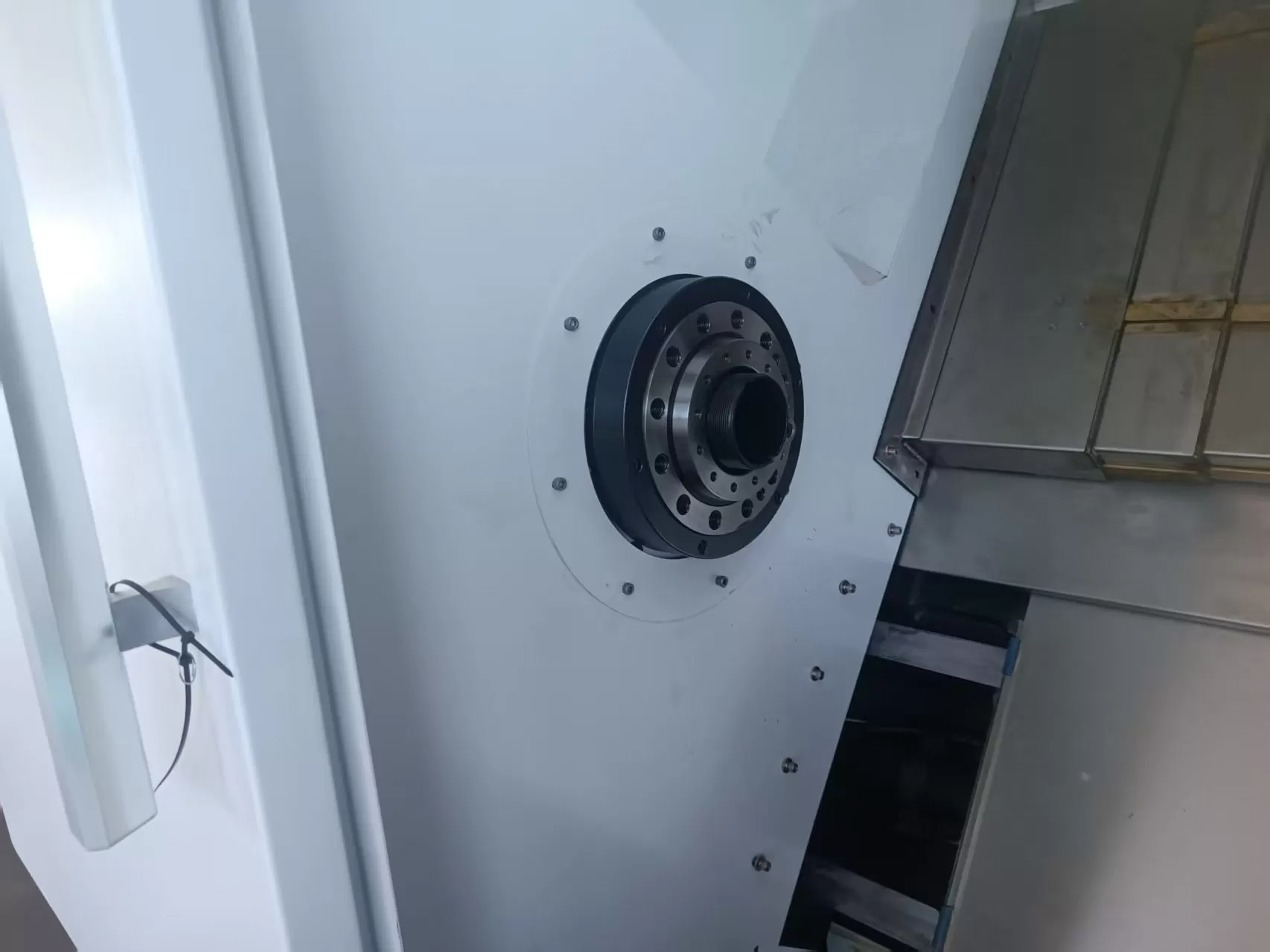

- Trục chính lỗ xuyên lớn: Tùy phiên bản, máy sử dụng lỗ trục chính 80 hoặc 120 mm, phù hợp với nhiều loại phôi có đường kính lớn.
- Đầu trục chính A2-8/A2-11: Cho phép lựa chọn cấu hình phù hợp với kích thước và yêu cầu gia công thực tế.

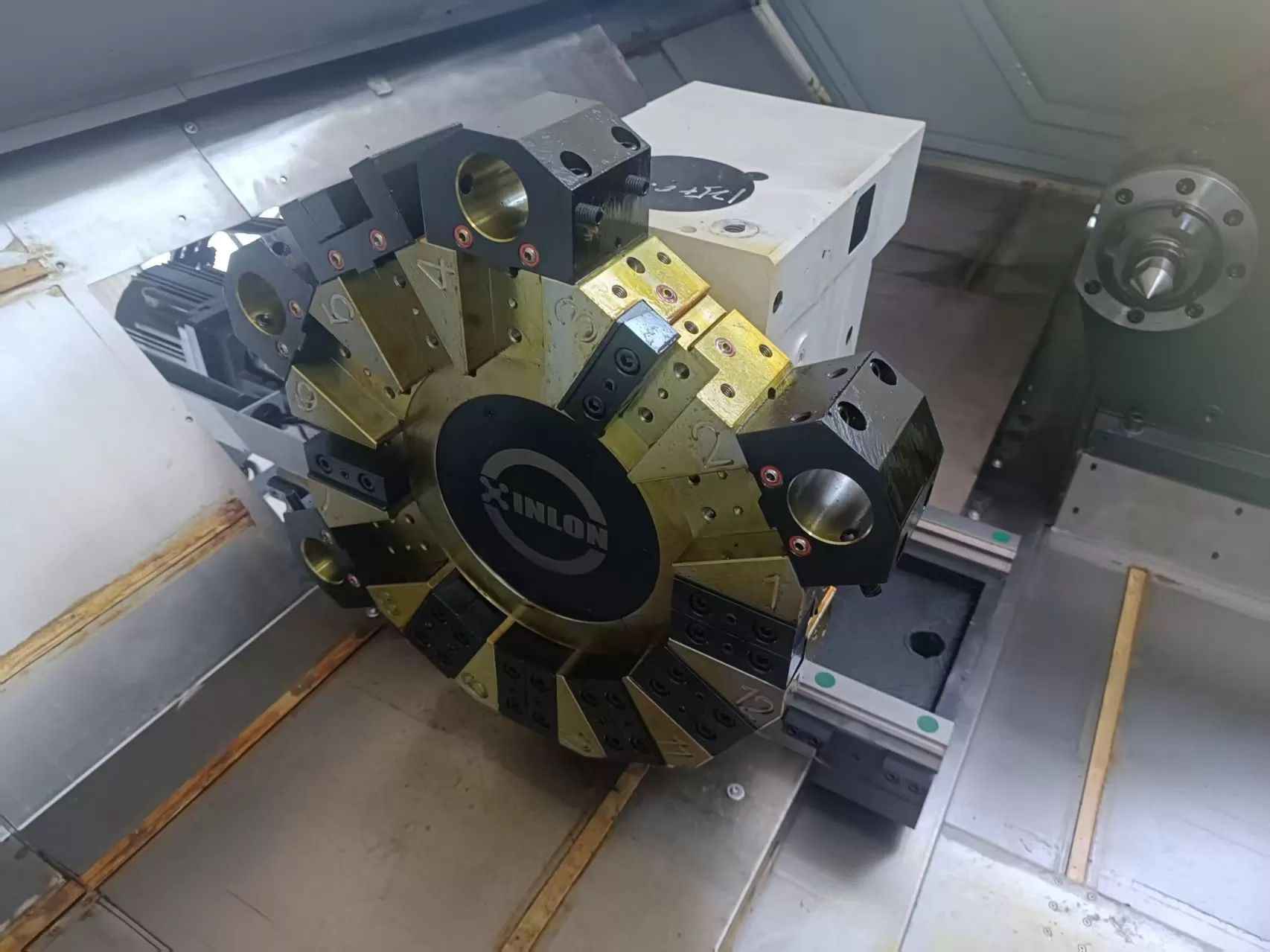

- Tháp dao 12 vị trí: Hỗ trợ bố trí nhiều dao tiện, giảm số lần thay dao thủ công và thuận lợi khi thực hiện nhiều nguyên công trên cùng một chi tiết.
- Động cơ trục chính 18,5 kW: Cung cấp công suất phù hợp cho các nguyên công tiện trên chi tiết kích thước lớn, tùy thuộc vật liệu và chế độ cắt.
- Hành trình trục Z lớn: Phiên bản TCK70-3000 có hành trình Z lên tới 3.050 mm, đáp ứng nhu cầu gia công các chi tiết dài.
Khả năng gia công và ứng dụng
TCK70 phù hợp với các nguyên công tiện CNC trên chi tiết có kích thước vừa đến lớn, bao gồm:
- Tiện trụ ngoài, tiện mặt đầu và tiện bậc.
- Tiện lỗ và các bề mặt trong.
- Tiện rãnh, tiện ren và gia công biên dạng theo chương trình CNC.
- Gia công các chi tiết dạng trục, bạc, mặt bích và chi tiết cơ khí có đường kính lớn.
- Gia công các chi tiết dài với lựa chọn TCK70-2000 hoặc TCK70-3000.
- Gia công phôi dạng thanh có đường kính tối đa 70 mm đối với TCK70-1500 và 90 mm đối với TCK70-2000/TCK70-3000.
Với đường kính quay tối đa 720 mm, hành trình Z lên đến 3.050 mm và hệ thống trục chính lỗ xuyên lớn, TCK70 phù hợp cho các xưởng cơ khí chế tạo máy, gia công chi tiết theo lô và các ứng dụng cần máy tiện CNC có vùng gia công lớn.
Chế độ bảo hành
Máy được áp dụng chính sách bảo hành và hỗ trợ kỹ thuật theo quy định của nhà cung cấp. Khách hàng được hỗ trợ tư vấn, hướng dẫn vận hành và xử lý các vấn đề kỹ thuật trong quá trình sử dụng.
Thông tin chi tiết về thời gian và phạm vi bảo hành sẽ được cung cấp cụ thể theo từng cấu hình máy và hợp đồng mua bán.
>> Quý khách có thể tham khảo thêm chính sách bảo hành chi tiết
Vận chuyển và lắp đặt
CNC VAITECH hỗ trợ tư vấn phương án vận chuyển và lắp đặt phù hợp với điều kiện thực tế của từng nhà xưởng.
Quy trình bao gồm vận chuyển, lắp đặt, căn chỉnh, chạy thử, bàn giao và hướng dẫn vận hành máy. Thời gian và chi phí triển khai sẽ được thông báo cụ thể theo địa điểm và điều kiện lắp đặt thực tế.
Liên hệ tư vấn và báo giá
Quý khách có nhu cầu tìm hiểu hoặc cần tư vấn giải pháp máy CNC phù hợp, vui lòng liên hệ:
CNC VAITECH – Phân phối máy CNC Handemo tại Việt Nam
Hotline: 0968 309 099
Email: thien.nx@vaitech.vn
Website: handemocnc.vn
Đội ngũ tư vấn và kỹ thuật sẵn sàng hỗ trợ khách hàng lựa chọn cấu hình máy phù hợp với sản phẩm, nhu cầu gia công và quy mô sản xuất.
Hướng dẫn thanh toán
Quý khách hàng có nhu cầu đặt mua máy vui lòng liên hệ trực tiếp với CNC VAITECH để được tư vấn về cấu hình, báo giá và phương thức thanh toán.
Thông tin thanh toán sẽ được cung cấp và xác nhận chính thức trong quá trình ký kết hợp đồng mua bán.
Khách hàng vui lòng thực hiện thanh toán theo các điều khoản và tiến độ được thống nhất trong hợp đồng.
Để đảm bảo an toàn trong quá trình giao dịch, quý khách nên xác nhận trực tiếp thông tin thanh toán với nhân viên phụ trách trước khi thực hiện chuyển khoản.
Chủ tài khoản: Công ty TNHH Kỹ Thuật Công Nghiệp VAITECH
Số tài khoản: 684611539999
Ngân hàng: Ngân hàng TMCP Công Thương Việt Nam – Chi nhánh Tây Hà Nội
Lưu ý: Quý khách vui lòng liên hệ trực tiếp CNC VAITECH để xác nhận thông tin thanh toán mới nhất trước khi thực hiện giao dịch.
>> Quý khách có thể tham khảo thêm hướng dẫn thanh toán chi tiết
CNC VAITECH – Giải pháp máy CNC hiện đại, chính xác và tối ưu hiệu quả sản xuất.
| Thông số kỹ thuật | TCK70-1500 | TCK70-2000 | TCK70-3000 |
| Độ lệch tối đa khi xoay trên giường (mm) | 720 | 720 | 720 |
| Chiều dài tiện tối đa (mm) | 1500 | 2000 | 3000 |
| Đường kính tiện tối đa (mm) | 500 | 630 | 630 |
| Độ lệch tối đa khi xoay ngang (mm) | 420 | 420 | 420 |
| Loại/mã đầu trục chính | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 |
| Đường kính lỗ trục chính (mm) | 80 | 120 | 120 |
| Khả năng chịu tải tối đa của thanh (mm) | 70 | 90 | 90 |
| Công suất đầu ra của động cơ trục chính（KW | 18,5 | 18,5 | 18,5 |
| Di chuyển nhanh – Trục X (m/phút) | 12 | 10 | 10 |
| Di chuyển nhanh – Trục Z (m/ phút) | 16 | 10 | 10 |
| Hành trình – Trục X (mm ) | 250 | 320 | 320 |
| Hành trình – Trục Z (mm) | 1520 | 2050 | 3050 |
| Hành trình ụ sau (mm) | 1400 | Năm 1950 | 2800 |
| Đường kính trục chính ụ sau (mm) | 110 | 110 | 110 |
| Hành trình trục chính ụ sau (mm) | 100 | 100 | 100 |
| Trọng lượng tổng ước tính (mm) | 8500 | 9500 | 11000 |
