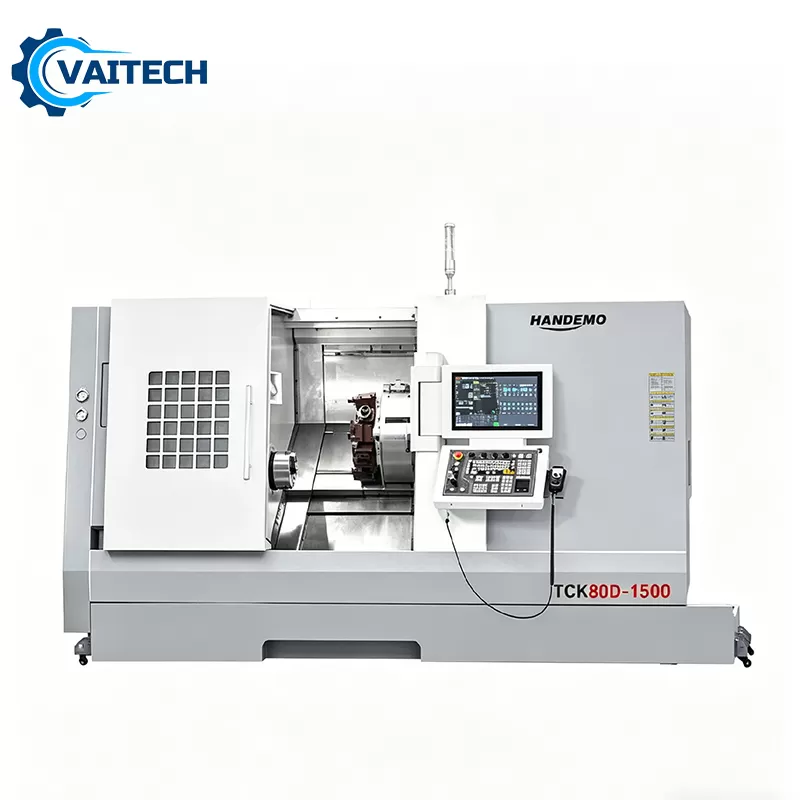

Máy tiện giường nghiêng CNC TCK80D-1500
Máy tiện giường nghiêng CNC TCK80D-1500 là dòng máy tiện CNC có kích thước gia công lớn, được thiết kế cho các ứng dụng tiện chi tiết có đường kính và chiều dài lớn trong sản xuất cơ khí. Máy có đường kính quay tối đa trên băng máy 850 mm, đường kính tiện tối đa 700 mm và chiều dài tiện tối đa 1.450 mm, phù hợp với nhiều dạng chi tiết cơ khí có kích thước lớn.
TCK80D-1500 sử dụng đầu trục chính A2-11, đường kính lỗ trục chính 120 mm, cho phép gia công thanh có đường kính tối đa 90 mm. Động cơ trục chính có công suất 18,5/22 kW, kết hợp hành trình X 410 mm và Z 1.500 mm, đáp ứng yêu cầu gia công các chi tiết cần không gian làm việc lớn và khả năng cắt ổn định.
Ưu điểm nổi bật
- Không gian gia công lớn: Đường kính quay tối đa trên băng máy đạt 850 mm, đường kính tiện tối đa 700 mm.
- Khả năng tiện tiêu chuẩn 550 mm: Phù hợp với nhiều nhóm chi tiết cơ khí có đường kính lớn.
- Trục chính A2-11: Cấu hình đầu trục chính phù hợp với nhóm máy tiện có kích thước gia công lớn.
- Lỗ trục chính 120 mm: Tạo không gian thông qua lớn, thuận lợi khi gia công các phôi dạng thanh và chi tiết có đường kính lớn.
- Khả năng gia công thanh tối đa 90 mm: Hỗ trợ mở rộng phạm vi phôi có thể đưa qua trục chính.
- Công suất trục chính 18,5/22 kW: Đáp ứng các nguyên công tiện từ gia công phá đến gia công hoàn thiện tùy theo vật liệu, dao cụ và chế độ cắt.
- Hành trình Z 1.500 mm: Phù hợp với các chi tiết có chiều dài lớn.
- Kết cấu ụ sau: Hành trình ụ sau 110 mm và hành trình nòng ụ sau 100 mm, hỗ trợ định tâm và nâng đỡ chi tiết trong quá trình gia công.
Khả năng gia công và ứng dụng
TCK80D-1500 được định hướng cho các ứng dụng tiện CNC trên chi tiết có kích thước lớn, trong đó có:
- Tiện trụ ngoài, tiện mặt đầu và tiện bậc.
- Tiện lỗ và các bề mặt trong theo khả năng của dụng cụ cắt.
- Gia công rãnh, tiện ren và các biên dạng được lập trình trên hệ điều khiển CNC.
- Gia công các chi tiết dạng trục, bạc, mặt bích và chi tiết cơ khí đường kính lớn.
- Gia công chi tiết có chiều dài lớn với hành trình trục Z 1.500 mm.
- Gia công phôi dạng thanh có đường kính đến 90 mm thông qua trục chính.
Với đường kính quay tối đa 850 mm và đường kính tiện tối đa 700 mm, TCK80D-1500 phù hợp với các doanh nghiệp cần máy tiện CNC có vùng gia công lớn để xử lý những chi tiết mà các dòng máy tiện kích thước nhỏ khó đáp ứng.
Chế độ bảo hành
Máy được áp dụng chính sách bảo hành và hỗ trợ kỹ thuật theo quy định của nhà cung cấp. Khách hàng được hỗ trợ tư vấn, hướng dẫn vận hành và xử lý các vấn đề kỹ thuật trong quá trình sử dụng.
Thông tin chi tiết về thời gian và phạm vi bảo hành sẽ được cung cấp cụ thể theo từng cấu hình máy và hợp đồng mua bán.
>> Quý khách có thể tham khảo thêm chính sách bảo hành chi tiết
Vận chuyển và lắp đặt
CNC VAITECH hỗ trợ tư vấn phương án vận chuyển và lắp đặt phù hợp với điều kiện thực tế của từng nhà xưởng.
Quy trình bao gồm vận chuyển, lắp đặt, căn chỉnh, chạy thử, bàn giao và hướng dẫn vận hành máy. Thời gian và chi phí triển khai sẽ được thông báo cụ thể theo địa điểm và điều kiện lắp đặt thực tế.
Liên hệ tư vấn và báo giá
Quý khách có nhu cầu tìm hiểu hoặc cần tư vấn giải pháp máy CNC phù hợp, vui lòng liên hệ:
CNC VAITECH – Phân phối máy CNC Handemo tại Việt Nam
Hotline: 0968 309 099
Email: thien.nx@vaitech.vn
Website: handemocnc.vn
Đội ngũ tư vấn và kỹ thuật sẵn sàng hỗ trợ khách hàng lựa chọn cấu hình máy phù hợp với sản phẩm, nhu cầu gia công và quy mô sản xuất.
Hướng dẫn thanh toán
Quý khách hàng có nhu cầu đặt mua máy vui lòng liên hệ trực tiếp với CNC VAITECH để được tư vấn về cấu hình, báo giá và phương thức thanh toán.
Thông tin thanh toán sẽ được cung cấp và xác nhận chính thức trong quá trình ký kết hợp đồng mua bán.
Khách hàng vui lòng thực hiện thanh toán theo các điều khoản và tiến độ được thống nhất trong hợp đồng.
Để đảm bảo an toàn trong quá trình giao dịch, quý khách nên xác nhận trực tiếp thông tin thanh toán với nhân viên phụ trách trước khi thực hiện chuyển khoản.
Chủ tài khoản: Công ty TNHH Kỹ Thuật Công Nghiệp VAITECH
Số tài khoản: 684611539999
Ngân hàng: Ngân hàng TMCP Công Thương Việt Nam – Chi nhánh Tây Hà Nội
Lưu ý: Quý khách vui lòng liên hệ trực tiếp CNC VAITECH để xác nhận thông tin thanh toán mới nhất trước khi thực hiện giao dịch.
>> Quý khách có thể tham khảo thêm hướng dẫn thanh toán chi tiết
CNC VAITECH – Giải pháp máy CNC hiện đại, chính xác và tối ưu hiệu quả sản xuất.
| Thông số kỹ thuật | TCK80D-1500 |
| Độ lệch tối đa khi xoay trên giường (mm) | 850 |
| Chiều dài tiện tối đa (mm) | 1450 |
| Đường kính tiện tối đa (mm) | 700 |
| Đường kính quay tối đa trên bàn trượt ngang (mm) | 560 |
| Đường kính tiện tiêu chuẩn (mm) | 550 |
| Loại/mã đầu trục chính | A2-11 |
| Đường kính lỗ trục chính (mm) | 120 |
| Khả năng chịu tải tối đa của thanh (mm) | 90 |
| Công suất đầu ra của động cơ trục chính (kW) | 18,5/22 |
| Tốc độ di chuyển nhanh theo trục X (m/phút) | 10 |
| Di chuyển nhanh theo trục Z (m/phút) | 10 |
| Hành trình trục X (mm) | 410 |
| Hành trình trục Z (mm) | 1500 |
| Hành trình ụ sau (mm) | 110 |
| Hành trình trục chính ụ sau (mm) | 100 |
| Trọng lượng tổng ước tính (KG) | 9000 |
