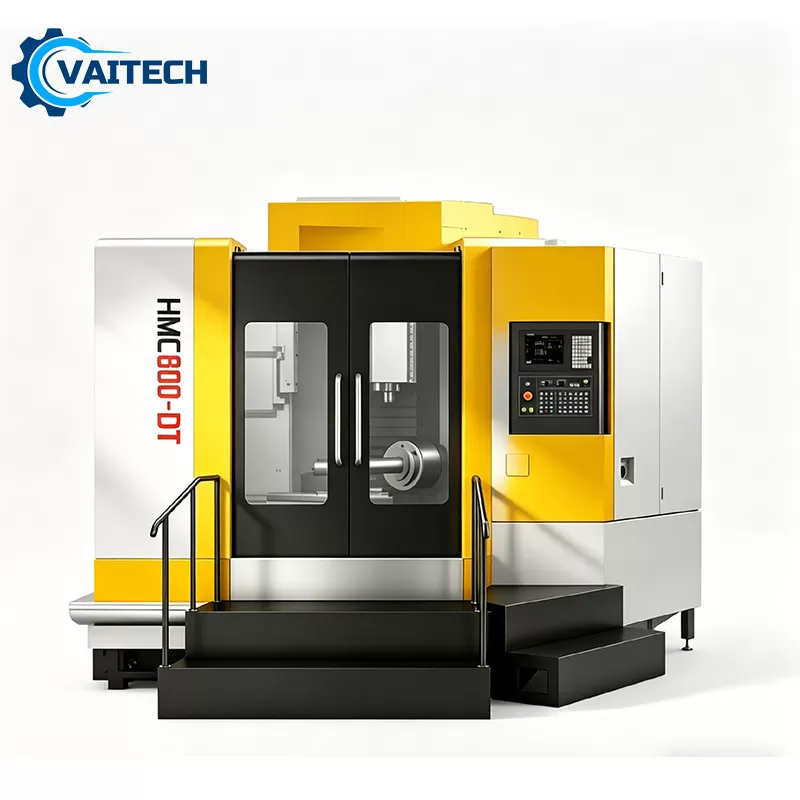

Trung tâm gia công ngang HMC800-DT

Trung tâm gia công ngang HMC800-DT

Trung tâm gia công ngang HMC800-DT là dòng máy gia công CNC được thiết kế cho các ứng dụng gia công chi tiết có kích thước và khối lượng lớn. Máy sở hữu bàn làm việc 800 × 800 mm, tải trọng tối đa 2500 kg, kết hợp hành trình các trục X/Y/Z lần lượt 1300/1150/1000 mm, tạo không gian gia công rộng cho nhiều dạng chi tiết cơ khí công nghiệp.

HMC800-DT được thiết kế với kết cấu chia hình chữ T, giao diện bàn làm việc dự phòng nhằm hỗ trợ thay thế chi tiết. Ray dẫn hướng trục X sử dụng cấu trúc ray cao – thấp, giúp tăng độ ổn định trong quá trình chuyển động của máy.

Một điểm đáng chú ý khác là máy sử dụng ray dẫn hướng chịu tải nặng 55 mm với khoảng cách giữa các ray lớn. Trục chính sử dụng BT50-200, kết hợp cấu trúc giảm tốc nhằm tăng mô-men xoắn cắt của trục chính, phù hợp với các nguyên công gia công yêu cầu lực cắt lớn.

Ưu điểm nổi bật của HMC800-DT

1. Bàn máy 800 × 800 mm, tải trọng đến 2,5 tấn

HMC800-DT được trang bị bàn làm việc kích thước 800 × 800 mm, cung cấp không gian gá đặt phù hợp cho các chi tiết cơ khí lớn hoặc các cụm chi tiết cần sử dụng đồ gá chuyên dụng.

Tải trọng tối đa của bàn máy đạt 2500 kg, đáp ứng nhu cầu gia công nhiều dạng phôi có khối lượng cao.

Bàn máy có 7 rãnh chữ T, kích thước 22 mm và khoảng cách 100 mm, hỗ trợ bố trí bu lông và đồ gá linh hoạt theo kích thước, hình dạng của phôi.

2. Kết cấu ray dẫn hướng chịu tải nặng

HMC800-DT sử dụng ray dẫn hướng chịu tải nặng 55 mm, đồng thời khoảng cách giữa các ray được thiết kế lớn.

Cấu hình này hướng tới việc tăng khả năng chịu tải và độ ổn định của hệ thống dẫn hướng trong quá trình gia công. Đây là yếu tố quan trọng đối với các máy được sử dụng để gia công chi tiết lớn và thực hiện các nguyên công có lực cắt đáng kể.

3. Cấu trúc dẫn hướng trục X ổn định

Trục X sử dụng cấu trúc ray cao – thấp, được thiết kế nhằm cải thiện độ ổn định chuyển động của máy.

Đối với trung tâm gia công ngang, hệ thống dẫn hướng có vai trò quan trọng trong việc duy trì chuyển động ổn định của cụm máy trong suốt quá trình gia công. HMC800-DT được định hướng theo cấu hình phù hợp với các ứng dụng gia công chi tiết có kích thước và khối lượng lớn.

4. Trục chính BT50-200, tốc độ 6000 vòng/phút

Máy sử dụng trục chính BT50-200, tốc độ tối đa 6000 vòng/phút.

Côn trục chính BT50 phù hợp với hệ thống dao cụ có yêu cầu về độ cứng vững. Đặc biệt, HMC800-DT được trang bị cấu trúc giảm tốc cho trục chính, nhằm cải thiện mô-men xoắn cắt của trục chính khi gia công.

Cấu hình này phù hợp với các nguyên công phay, khoan và gia công lỗ trên các chi tiết cơ khí có kích thước lớn.

5. Hành trình X/Y/Z rộng

HMC800-DT có hành trình:

• Trục X: 1300 mm
• Trục Y: 1150 mm
• Trục Z: 1000 mm

Hành trình trên tạo không gian gia công rộng, phù hợp với các chi tiết dạng hộp, thân máy, cụm chi tiết và các sản phẩm cần gia công nhiều bề mặt.

6. Tốc độ dịch chuyển nhanh 12 m/phút trên cả ba trục

Tốc độ dịch chuyển nhanh của HMC800-DT:

• Trục X: 12 m/phút
• Trục Y: 12 m/phút
• Trục Z: 12 m/phút

Tốc độ dịch chuyển nhanh đồng đều trên ba trục giúp máy thực hiện các chuyển động không tải giữa các vị trí gia công, góp phần kiểm soát thời gian chu trình trong quá trình sản xuất.

7. Kết cấu máy nặng, phù hợp gia công công nghiệp

Trọng lượng máy khoảng 16.000 kg. Kết hợp với bàn máy tải trọng 2,5 tấn, ray dẫn hướng chịu tải nặng và trục chính BT50, HMC800-DT được định hướng cho các ứng dụng gia công cơ khí công nghiệp yêu cầu độ ổn định của hệ thống máy.

Khả năng gia công và ứng dụng

Với bàn máy 800 × 800 mm, tải trọng tối đa 2500 kg và hành trình X/Y/Z 1300/1150/1000 mm, HMC800-DT phù hợp với các ứng dụng gia công chi tiết cơ khí có kích thước và khối lượng tương đối lớn.

Máy có thể được sử dụng cho các nguyên công:

• Phay mặt phẳng và phay bậc.
• Phay rãnh, hốc và biên dạng.
• Khoan lỗ.
• Doa và gia công lỗ.
• Gia công nhiều bề mặt của chi tiết dạng hộp.
• Gia công thân máy và cụm chi tiết cơ khí.
• Gia công đồ gá và chi tiết máy.
• Gia công các chi tiết có khối lượng lớn.
• Thực hiện nhiều nguyên công trên cùng một lần gá khi quy trình cho phép.

Kết cấu máy ngang kết hợp bàn máy lớn và hành trình rộng giúp HMC800-DT phù hợp với những quy trình gia công cần tiếp cận nhiều bề mặt của chi tiết, đồng thời hạn chế số lần tháo lắp và định vị lại phôi.
