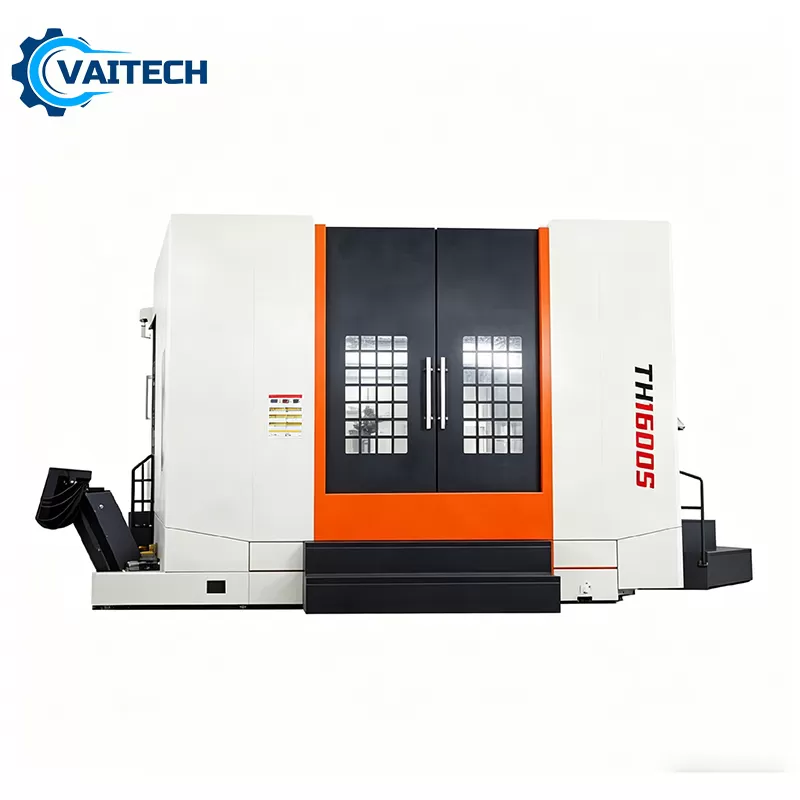

Trung tâm gia công ngang TH1600S

Trung tâm gia công ngang TH1600S

Trung tâm gia công ngang TH1600S là dòng máy gia công CNC cỡ lớn, được thiết kế cho các ứng dụng gia công chi tiết có kích thước lớn và khối lượng cao. Máy được trang bị bàn làm việc 1600 × 1600 mm, tải trọng tối đa lên tới 10.000 kg, kết hợp hành trình các trục X/Y/Z đạt 2000/1500/1800 mm, tạo không gian gia công rộng cho các chi tiết cơ khí công nghiệp có kích thước và trọng lượng lớn.

TH1600S sử dụng trục chính côn BT50-45°, tốc độ trục chính tối đa 1500 vòng/phút. Cấu hình này phù hợp với định hướng gia công các chi tiết lớn, trong đó yêu cầu về độ cứng vững của hệ thống trục chính, dao cụ và kết cấu máy là yếu tố quan trọng.

Bàn máy được thiết kế với 7 rãnh chữ T, rộng 28 mm, khoảng cách 220 mm, hỗ trợ gá đặt các chi tiết lớn và đồ gá chuyên dụng. Với trọng lượng máy khoảng 24.000 kg, TH1600S hướng tới các ứng dụng gia công công nghiệp nặng, yêu cầu nền máy ổn định và khả năng gá đặt phôi có khối lượng rất lớn.

Ưu điểm nổi bật của TH1600S

1. Bàn máy 1600 × 1600 mm, tải trọng đến 10 tấn

Điểm nổi bật của TH1600S là bàn máy có kích thước 1600 × 1600 mm, cung cấp diện tích gá đặt lớn cho các chi tiết có kích thước lớn hoặc các cụm chi tiết cần sử dụng đồ gá chuyên dụng.

Với tải trọng tối đa 10.000 kg, máy phù hợp với các ứng dụng cần gá đặt phôi nặng, thân máy, chi tiết dạng hộp, kết cấu cơ khí và các cụm chi tiết công nghiệp có khối lượng lớn.

2. Hệ thống rãnh chữ T kích thước lớn

Bàn máy sử dụng 7 rãnh chữ T – rộng 28 mm – khoảng cách 220 mm.

Cấu hình rãnh chữ T được thiết kế phù hợp với các phương án gá đặt chi tiết lớn và đồ gá có kích thước lớn. Việc bố trí nhiều vị trí kẹp giúp doanh nghiệp linh hoạt hơn trong quá trình định vị và cố định phôi trên bàn máy.

3. Hành trình X/Y/Z rất lớn

TH1600S có hành trình:

• Trục X: 2000 mm
• Trục Y: 1500 mm
• Trục Z: 1800 mm

Hệ thống hành trình lớn tạo không gian gia công rộng, phù hợp với những chi tiết có kích thước lớn và các sản phẩm cần thực hiện nhiều nguyên công trong cùng một quy trình gia công.

Đây là một trong những yếu tố quan trọng giúp TH1600S hướng tới nhóm ứng dụng gia công cơ khí công nghiệp nặng và các chi tiết có kích thước lớn.

4. Trục chính BT50-45°

TH1600S sử dụng lỗ côn trục chính BT50-45°, với tốc độ trục chính tối đa 1500 vòng/phút.

Cấu hình BT50 phù hợp với các nguyên công gia công trên phôi lớn, trong đó độ cứng vững của hệ thống trục chính và dao cụ có vai trò quan trọng.

Tốc độ trục chính 1500 vòng/phút phù hợp với định hướng gia công các chi tiết lớn, đặc biệt đối với những nguyên công cần ưu tiên khả năng cắt ổn định và sử dụng dao cụ phù hợp với kích thước phôi.

5. Kết cấu máy nặng, phù hợp gia công công nghiệp nặng

TH1600S có trọng lượng máy khoảng 24.000 kg, kết hợp với bàn máy tải trọng 10 tấn và kích thước bàn 1600 × 1600 mm.

Cấu hình máy có khối lượng lớn hướng tới các ứng dụng cần khả năng gá đặt phôi nặng và yêu cầu nền máy ổn định trong quá trình gia công.

Đây là lựa chọn phù hợp để xem xét đối với các xưởng cơ khí chuyên gia công chi tiết lớn, chi tiết nặng và các sản phẩm công nghiệp có yêu cầu cao về không gian gia công.

6. Tốc độ dịch chuyển nhanh đồng đều trên ba trục

Tốc độ dịch chuyển nhanh của TH1600S:

• Trục X: 12 m/phút
• Trục Y: 12 m/phút
• Trục Z: 12 m/phút

Tốc độ dịch chuyển nhanh đồng đều giúp máy thực hiện các chuyển động không tải giữa các vị trí gia công, hỗ trợ tối ưu thời gian chu trình trong phạm vi yêu cầu của từng nguyên công.

Khả năng gia công và ứng dụng

Với bàn máy 1600 × 1600 mm, tải trọng tối đa 10.000 kg và hành trình X/Y/Z 2000/1500/1800 mm, TH1600S phù hợp với các ứng dụng gia công cơ khí yêu cầu không gian làm việc rất lớn và khả năng gá đặt phôi nặng.

Máy có thể được sử dụng cho các nguyên công:

• Phay mặt phẳng và phay bậc.
• Phay rãnh và hốc.
• Gia công các biên dạng trên chi tiết.
• Khoan lỗ.
• Doa và gia công lỗ.
• Gia công nhiều bề mặt của chi tiết dạng hộp.
• Gia công thân máy và cụm chi tiết cơ khí lớn.
• Gia công đồ gá và chi tiết máy kích thước lớn.
• Gia công các chi tiết có khối lượng cao.
• Thực hiện nhiều nguyên công trên cùng một lần gá khi quy trình gia công cho phép.

Đặc biệt, TH1600S phù hợp với những sản phẩm mà kích thước phôi, khối lượng phôi và không gian gia công là các yếu tố quyết định khi lựa chọn trung tâm gia công ngang.

Chế độ bảo hành

Máy được áp dụng chính sách bảo hành và hỗ trợ kỹ thuật theo quy định của nhà cung cấp. Khách hàng được hỗ trợ tư vấn, hướng dẫn vận hành và xử lý các vấn đề kỹ thuật trong quá trình sử dụng.

Thông tin chi tiết về thời gian và phạm vi bảo hành sẽ được cung cấp cụ thể theo từng cấu hình máy và hợp đồng mua bán.

>> Quý khách có thể tham khảo thêm chính sách bảo hành chi tiết

Vận chuyển và lắp đặt

CNC VAITECH hỗ trợ tư vấn phương án vận chuyển và lắp đặt phù hợp với điều kiện thực tế của từng nhà xưởng.

Quy trình bao gồm vận chuyển, lắp đặt, căn chỉnh, chạy thử, bàn giao và hướng dẫn vận hành máy. Thời gian và chi phí triển khai sẽ được thông báo cụ thể theo địa điểm và điều kiện lắp đặt thực tế.
